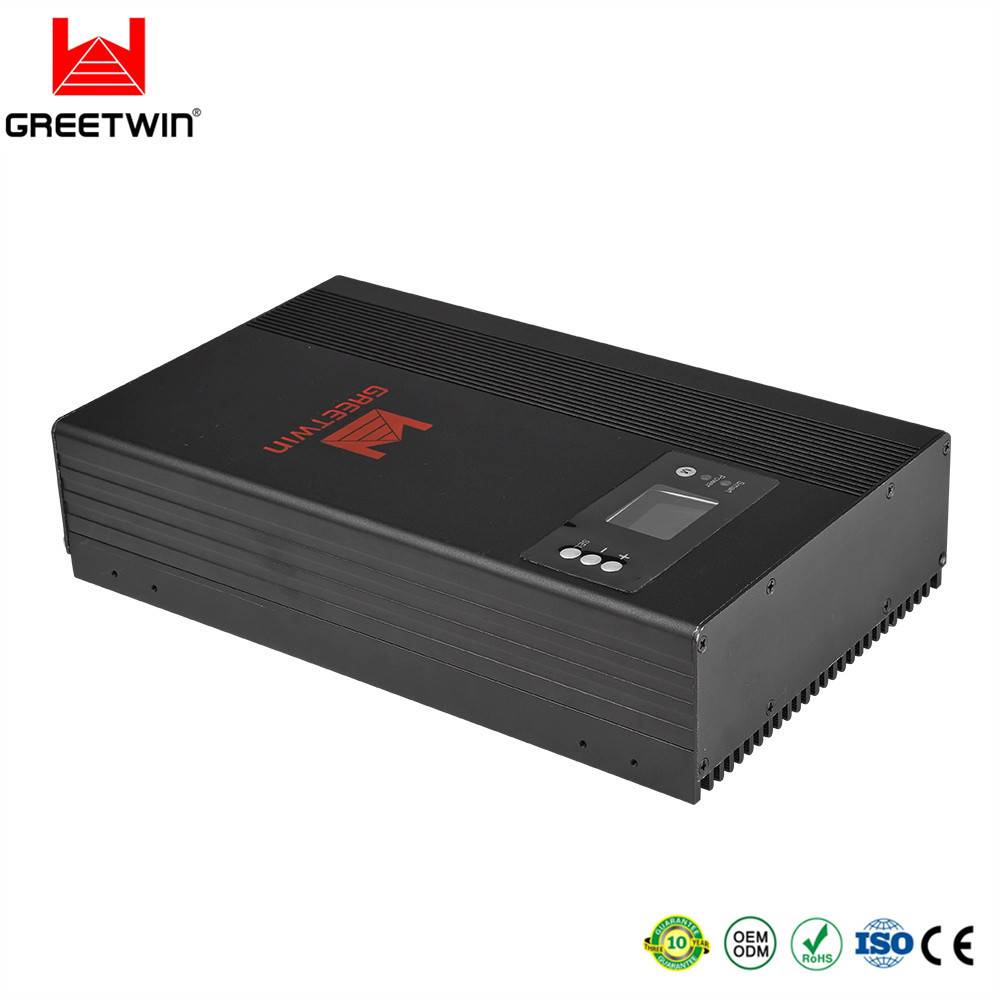

Pantalla LCD Ganancia en tiempo real 23 dBm Repetidor de línea Tribanda LTE1800 WCDMA2100 LTE2600 2G 3G 4G Amplificador de señal de línea de teléfono móvil
Modelo:
GW-10DWL, 10dBm
GW-15DWL, 15dBm
GW-20DWL, 20dBm
GW-23DWL, 23dBm
GW-27DWL, 27dBm
GW-30DWL, 30dBm
La serie Tri-Band Signal Booster es una solución ideal para tres sistemas inalámbricos en pequeñas y medianas empresas y usuarios domésticos que buscan mejorar la conectividad inalámbrica 2G, 3G y 4G en interiores.Se conecta a través de un cable coaxial a la antena donante tribanda y la antena de servicio, la antena donante tribanda se coloca fuera del edificio donde tiene fácil acceso a la señal BTS y la antena de servicio se coloca en el edificio donde puede ampliar la cobertura de radio a la zona ciega.
Características:
1. Solución rentable para zonas de señal débil, reduce las llamadas de caída/apagado.
2. Tamaño compacto, bajo consumo de energía, fácil instalación, excelente cobertura.
Ampliación y extensión de la señal de estación base.Optimización de la calidad de la señal y fuente
3. Cubre alrededor de 500~3000m² Sin bloquear ni obstruir.
4. Alto diseño lineal, diseño de función ALC, baja interferencia con BTS.
5. Admite cualquier dispositivo celular (voz, datos y video)
6. Amplificador de señal de banda ancha, o amplificador de banda selectivo personalizado.
7. Sistema de soporte CDMA800, GSM, DCS, PCS, WCDMA, LTE 4G, etc.
Accesorios recomendados:
1) Antena donante: antena periódica de registro (9dBi, 806-960/1710-2700MHz)
2) Antena de servicio: Antena de techo Omni (3dBi, 806-960/1710-2700MHz)
3) cable coaxial 5D-FB con conector (longitud del cable opcional)
Solicitud:
Para expandir la cobertura de la señal del área ciega de la señal de relleno donde la señal es débil o no está disponible.
Interior: Hoteles, Hogar, Sótanos, Centros Comerciales, Oficinas, Estacionamientos, Tienda.Etc.
| Rango de frecuencia | enlace ascendente | enlace descendente |
| LTE 1800MHz | 1710-1785MHz | 1805-1880MHz |
| WCDMA 2100MHz | 1920-1980MHz | 2110-2170MHz |
| LTE 2600 MHz | 2500-2570MHz | 2620-2690MHz |
| máx.Ganar | 25dB | 30dB |
| máx.Potencia de salida | 0dBm | 20dBm |
| Banda ancha | Banda ancha |
| Control de ganancia manual | 31dB |
| ALC | >25dB |
| Ondulación en banda | ≤ 8dB |
| Figura de ruido | ≤ 6dB |
| VSWR | ≤ 2,0 |
| Intermodulación | ≤ -40dBc |
| Emisión espuria | 9KHz~1GHz | ≤ -36dBm |
| 1~12,75 GHz | ≤ -30dBm |
| Tiempo de retardo | ≤ 1,5 μs |
| Estabilidad de frecuencia | ≤ 0,01 ppm |
| MTBF | > 50000 horas |
| Impedancia | 50 ohmios |
| Fuente de alimentación | CA 90-264 V, CC 9 V/5 A |
| LED de alimentación | Indicador de encendido |
| LED de alarma | Red | Autooscilación o señal de entrada fuerte
Función inteligente, apagado automático |
| Verde | Normal |
| Especificación mecánica |
| Conector RF | N-Hembra |
| Cambiar | Interruptor de encendido, interruptor de control de ganancia manual |

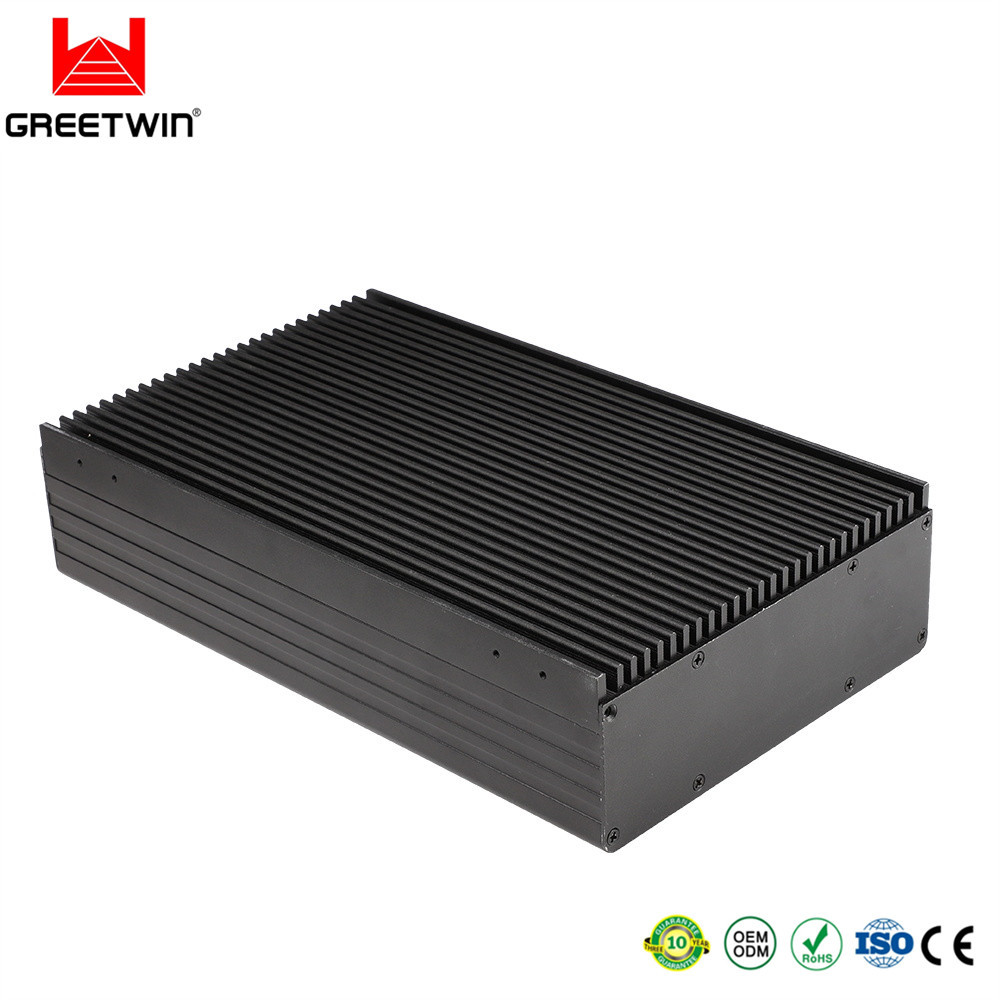

| Enfriamiento | Refrigeración por convección del disipador de calor |
| Humedad | < 90% |
| Temperatura de funcionamiento | -10°C ~ +55°C |
| Condiciones ambientales | IP40 |
| Tipo de instalación | Instalación en la pared |
| Tamaño | 224*170*65mm |
| Peso | < 4,5 kg |
Accesorios recomendados: 1) Antena donante: Antena de registro periódico (9dBi,806-960/1710-2700MHz)
2) Antena de servicio: Antena de techo Omni (3dBi,806-960/1710-2700MHz)
3) Cable coaxial 5D-FB con conector (La longitud del cable es opcional) Método de instalación: El booster se fija a la pared mediante tornillos de expansión.
A. Taladre orificios en el lugar seleccionado e instale pernos de expansión.
B. Alinee los orificios con los pernos de expansión, coloque las arandelas planas, las arandelas elásticas y las tuercas, y apriete las tuercas para sujetar el soporte de instalación.
C. Coloque el refuerzo y fíjelo.
D. Conecte los cables y los cables de alimentación al amplificador respectivamente.

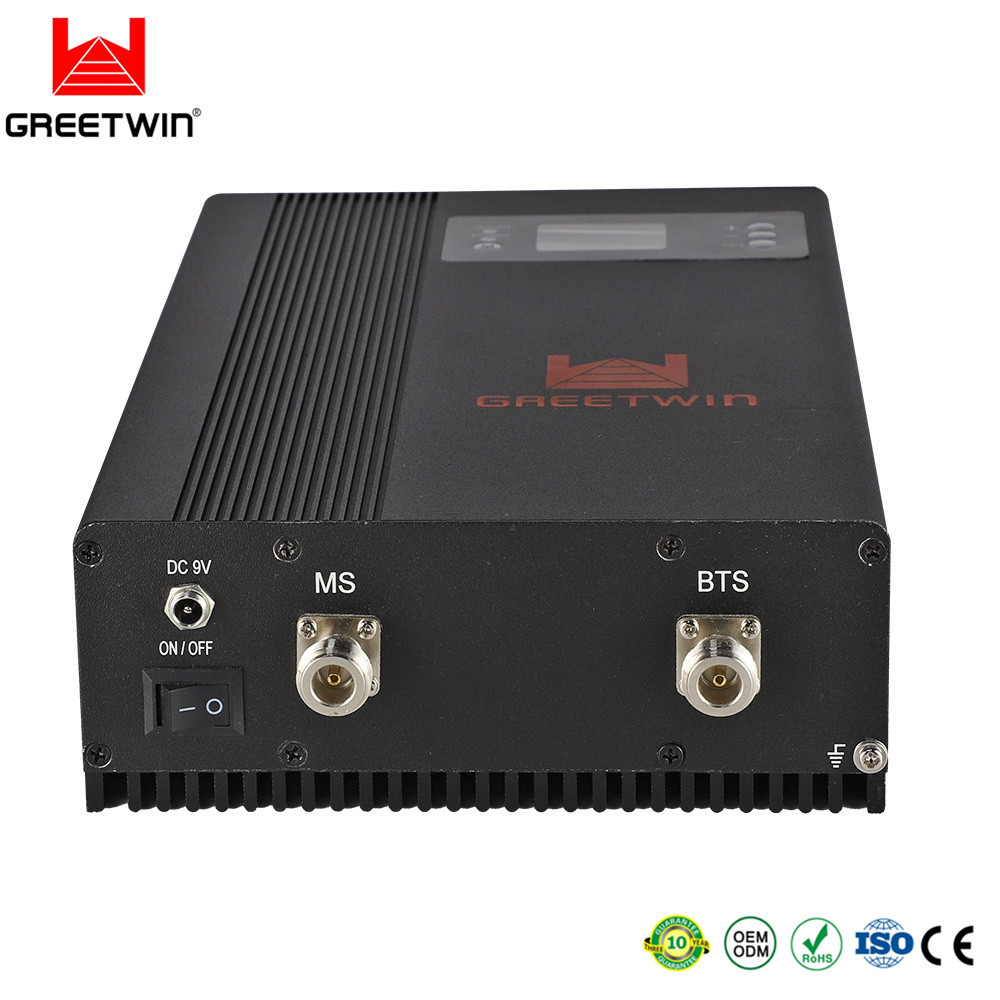

E. Después de instalar el amplificador como se describe anteriormente, enciéndalo para comprobar el estado de funcionamiento. Conexión: A. Puerto BTS: el cable de la antena donante está conectado con el puerto exterior;
B. Puerto MS: la antena de látigo de servicio está conectada con el puerto interior;
C. DC IN conectado con el adaptador de corriente.
