| Cantidad: | |
|---|---|
Porcelana
GREETWIN
SGS, ISO9001, CE, FCC, ROHS
GW-43ICSG
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
2000 piezas por mes

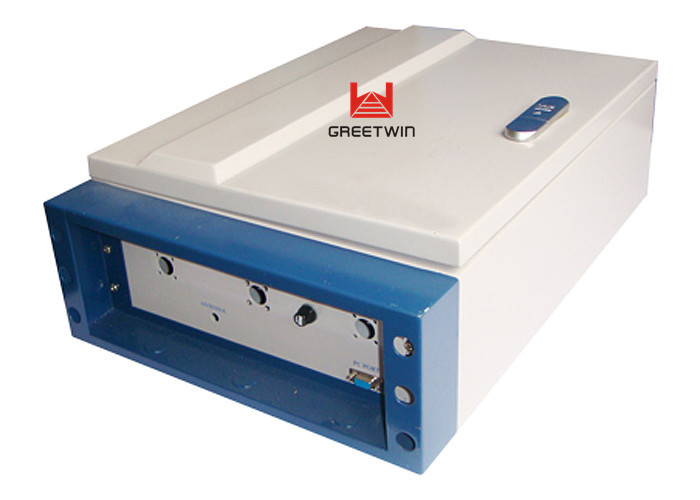

Repetidor de señal móvil a prueba de agua para sistema de cancelación de interferencia de teléfono celular
Descripción:
El repetidor ICS (Sistema de cancelación de interferencia) es un nuevo tipo de repetidor de RF de banda única que puede detectar y cancelar automáticamente las señales de interferencia causadas por la oscilación de la retroalimentación de RF entre las antenas donantes y de cobertura en tiempo real mediante la adopción de DSP (procesamiento de señal digital) tecnología.Puede cancelar de forma continua y estable las señales de interferencia y adaptarse a cualquier cambio en el entorno de RF circundante (incluidos los objetos fijos y móviles).
Al igual que el repetidor de RF, el repetidor ICS funciona como un relé entre la BTS y los móviles.Recoge la señal del BTS a través de la Antena Donante, amplifica linealmente la señal y luego la retransmite a través de la Antena de Cobertura (o el Sistema de Distribución de Señal Interior) al área de cobertura débil/ciega.Y la señal móvil también se amplifica y se retransmite al BTS en la dirección opuesta.
Características:
· La carcasa de aleación de aluminio tiene una alta resistencia al polvo, al agua ya la corrosión;
· El selector de canales altamente selectivo puede procesar 12 canales simultáneamente;
· Cancelación en tiempo real de la señal de interferencia (incl. desvanecimiento de trayectos múltiples, señal de retroalimentación);
· Función ICS para evitar la autooscilación, mejorar la ganancia y el rango de cobertura y reducir el requisito de aislamiento entre la antena donante y la antena de cobertura;
· La adopción de un filtro con alta selectividad y baja pérdida de inserción elimina la interferencia entre el enlace ascendente y el descendente;
El módem inalámbrico integrado para comunicarse con el NMS (Sistema de gestión de red) que puede supervisar de forma remota el estado de funcionamiento del repetidor y descargar parámetros operativos al repetidor.
El repetidor ICS es principalmente aplicable a tal caso:
· El repetidor puede encontrar un lugar de instalación que pueda recibir una señal BTS pura a un nivel lo suficientemente fuerte y pueda cumplir con el requisito de aislamiento para evitar la autooscilación;
· Y el requisito de aislamiento entre las antenas donante y de cobertura es difícil de cumplir mediante el uso de un repetidor de RF.
·
En comparación con el estándar RFR (repetidor de RF), FSR (repetidor de cambio de frecuencia) y FOR (repetidor de fibra óptica), El repetidor ICS tiene las siguientes ventajas y desventajas:
ventajas:
Fácil de construir el sitio de instalación;
Menor costo de equipo y construcción del sitio.
Menor costo de mantenimiento (sin gastos por deterioro del cable de fibra óptica);
La Antena de Cobertura puede mirar en la misma dirección que la Antena Donante (que no puede ser realizada por RFR).
Desaventajas:
Es posible que se introduzca un alto ruido de señal ya que la antena donante capta la señal del aire;
El repetidor se instalará dentro de la cobertura de BTS.
Solicitud:
Para expandir la cobertura de la señal o llenar el área ciega de la señal donde la señal es débil o no está disponible.
· Al aire libre: aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos, carreteras
· Interior: Hoteles, centros de exposiciones, sótanos, centros comerciales, oficinas, aparcamientos.
| Frecuencia de trabajo (personalizable) | enlace ascendente | 890 - 915 MHz |
| enlace descendente | 935 - 960 MHz | |
| Ancho de banda de trabajo | personalizable | |
| máx.Nivel de entrada (no destructivo) | -10dBm | |
| Potencia de salida (personalizable) | 43dBm | |
| Ganar | ≥ 95dB | |
| Rango de ajuste de ganancia | 1~31 dB en pasos de 1dB | |
| Máx. de funcionamientoGanar | ≥ Aislamiento de antena + 10dB | |
| ALC y CAG | Soportado | |
| Protección contra oscilaciones del amplificador de potencia | Sistema de cancelación de interferencias | |
| Señales de retroalimentación de cancelación: máx.Tamaños de ventana | ≥ 6μSeg | |
| Rango de cancelación de interferencia | ≥ 25 dB | |
| Magnitud del vector de error (EVM) | ≤ 12,5% | |
| Relación de onda estacionaria de tensión (VSWR) | <1.5 | |
| Figura de ruido | ≤ 5dB | |
| Ondulación en banda | ≤ 3 dB | |
| Error de frecuencia | ≤ 0,05 ppm | |
| Emisión espuria | ≤ -36dBm | |
| Intermodulación de tercer orden | ≤ -45dBc/30KHz (medido bajo potencia de salida nominal) | |
| Retraso del sistema | ≤ 5.0μSeg | |
| Impedancia de E/S | 50Ω | |
| Conector RF | Tipo N (hembra) | |
| Rango de temperatura | Operación: -25°C ~ +55°C / Almacenamiento: -30°C ~ +60°C | |
| Rango de humedad relativa | ≤ 95% (sin condensación) | |
| Fuente de alimentación (personalizable) | 48 V CC / 85 V CA - 265 V, 45 Hz - 65 Hz | |
| El consumo de energía | ≤200W | |
| Fuente de alimentación de respaldo (opcional) | 4 horas | |
| Nivel de carcasa | IP65 | |
| Dimensiones (cm) | 75x50x32 | |
| Peso (kilogramos) | ≤ 36 | |
| Función de monitoreo NMS (opcional) | Alarma en tiempo real para el estado de la puerta, temperatura, fuente de alimentación, LNA, VSWR, auto-oscilación, etc. Control remoto como encender/apagar, aumentar/disminuir la potencia de salida, etc. Estado en tiempo real de potencia de salida/entrada, ganancia UL/DL, todos los estados del repetidor, etc. | |
Soporte de frecuencia de trabajo:
| Rango de frecuencia | enlace ascendente | enlace descendente |
| CDMA450 | 452,5 - 457,5 MHz | 462,5 - 467,5 MHz |
| LTE700 A/B | 699- 716 MHz | 729- 746 MHz |
| LTE700C | 777- 787MHz | 746- 756 MHz |
| LTE700D | 788- 798MHz | 758- 768 MHz |
| LTE 800 | 832- 862MHz | 791- 821MHz |
| iDEN | 806- 824MHz | 851- 869MHz |
| CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
| G/M 900 | 890- 915MHz | 935- 960MHz |
| EGSM | 880 - 915 MHz | 925 - 960 MHz |
| AWS1700 | 1710- 1755 MHz | 2110- 2155MHz |
| DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
| PC 1900 | 1850- 1910 MHz | 1930- 1990MHz |
| WCDMA/3G 2100 | 1920- 1980MHz | 2110- 2170MHz |
| LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |
Diagrama de aplicación:
