| Cantidad: | |
|---|---|
Shenzhen, China
GREETWIN
SGS, ISO9001
GW-36FORG
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
5000 piezas por mes

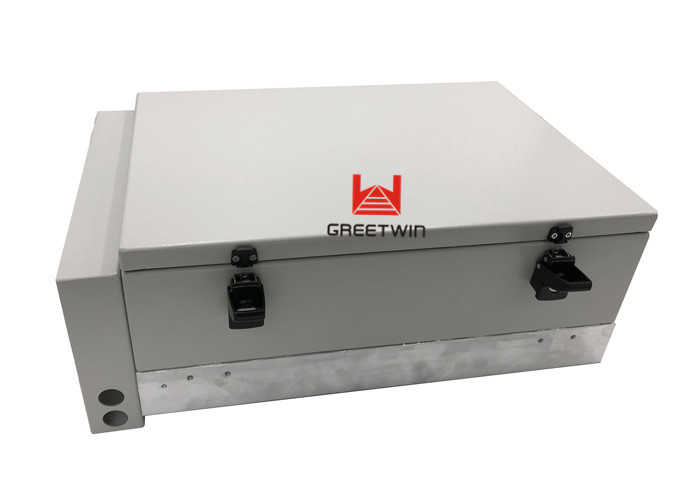

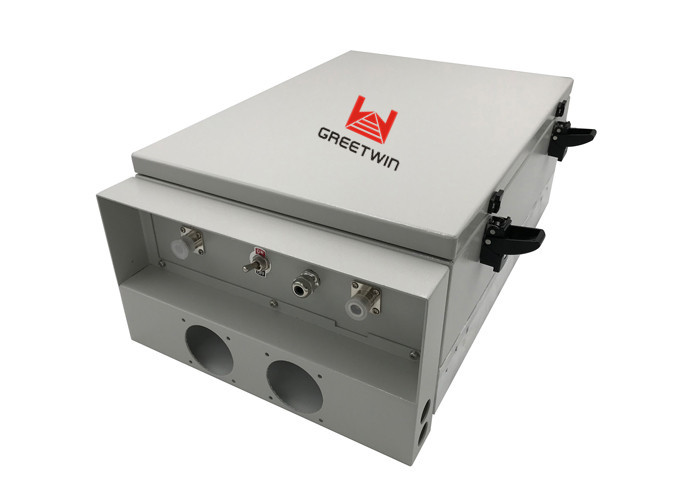

Repetidor de señal móvil repetidor de fibra óptica GSM900MHz para acceso inalámbrico
Repetidor de fibra óptica Descripción:
El Repetidor de Fibra Óptica (FOR) está diseñado para resolver problemas de señal móvil débil en tal lugar: Lejos de la BTS (Estación Transceptora Base) y tiene una red de cable de fibra óptica subterránea.
Todo el sistema FOR consta de dos partes: Unidad Donante y Unidad Remota.Transmiten y amplifican de forma transparente la señal inalámbrica entre la BTS (Base Transceiver Station) y los móviles a través de cables de fibra óptica.
La unidad donante captura la señal BTS a través de un acoplador directo cerrado a la BTS (o mediante transmisión de RF al aire libre a través de la antena donante), luego la convierte en señal óptica y transmite la señal amplificada a la unidad remota a través de cables de fibra óptica.La Unidad Remota reconvertirá la señal óptica en señal de RF y proporcionará la señal a las áreas donde la cobertura de la red es inadecuada.Y la señal móvil también se amplifica y se retransmite al BTS en la dirección opuesta.
Según el método de recepción de la señal BTS por parte de la Unidad Donante, hay dos tipos de FOR disponibles:
Cable-Acceso PARA: Para recibir la señal BTS a través de un acoplador directo cerrado a la BTS (recomendado);
Acceso inalámbrico para: para recibir la señal BTS a través de una antena donante (aplicable cuando no hay cable de fibra óptica conectado a la BTS);Se puede clasificar en 2 subcategorías: Selectivo de banda y Selectivo de canal.
Repetidor de fibra óptica Características:
1. Alto nivel, alta disponibilidad, conveniente para mantener;
2. Adoptar monitoreo inteligente interno, es conveniente localizar las fallas para mantener;
3. Bajo consumo de energía, excelente disipación de calor;
4. PA de alta linealidad, alta ganancia del sistema;
5. Monitoreo local y remoto (opcional) con alarma de falla automática y control remoto;
6. Tamaño compacto, flexible para instalación y reubicación;
7. Diseño resistente a la intemperie para instalación en todo clima;
8. Un MOU puede admitir un máximo de 8 ROU, ahorra costos y facilita la instalación.
El FOR es principalmente aplicable a tal caso:
· La red de cable de fibra óptica subterránea ya existe debajo del área a cubrir;
· Hay un gran terreno obstructivo entre el BTS y el área a cubrir;
· La distancia entre la BTS y el área a cubrir es de 20 km a la redonda.
En comparación con RFR (repetidor de RF) y FSR (repetidor de cambio de frecuencia), FOR tiene las siguientes ventajas y desventajas:
Pro:
No más auto-oscilación y ubicación de instalación fácil de elegir;
Para el tipo de acceso por cable, la señal BTS pura captada por la unidad donante reducirá en gran medida el ruido de la señal;
La Unidad Remota se puede instalar fuera de la cobertura BTS;
Se puede realizar una cobertura completa de 360 grados;
No es necesario ocupar el recurso de frecuencia como frecuencia de enlace.
Estafa:
· El costo total del equipo es mayor;
· Se requiere una conexión de fibra óptica entre la Unidad Donante y la Unidad Remota.
Repetidor de fibra óptica Solicitud:
Para expandir la cobertura de la señal o llenar el área ciega de la señal donde la señal es débil o no está disponible.
· Al aire libre: aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos, carreteras
· Interior: Hoteles, centros de exposiciones, sótanos, centros comerciales, oficinas, aparcamientos.
Ficha de datos:
Especificaciones técnicas de la unidad maestra (MU):
| Elementos | Condición de prueba | Especificación técnica | Memorándum | |||
| enlace descendente | enlace ascendente |
| ||||
| Rango de frecuencia | Trabajando en banda | 890-915MHz | 935-960MHz |
| ||
| Banda ancha | Trabajando en banda | 25 MHz |
| |||
| Potencia de salida | Trabajando en banda | - | 30±2dBm |
| ||
| Nivel máximo de entrada de RF | Trabajando en banda | -30dBm | - |
| ||
| Nivel mínimo de entrada de RF | Trabajando en banda | -110dBm | - |
| ||
| Entrada máxima de RF sin daños | Trabajando en banda | 10dBm | - |
| ||
| Figura de ruido | Trabajando en banda | ≤5dB | - |
| ||
| VSWR | Trabajando en banda | ≤1.5 |
| |||
| Tiempo de retardo | Trabajando en banda | ≤12,0 μs |
| |||
| Emisión espuria | 9kHz-1GHz | Ancho de banda: 30 KHz | ≤-36 | ≤-36 |
| |
| 1 GHz-12,75 GHz | Ancho de banda: 30 KHz | ≤-30 | ≤-30 |
| ||
| conector |
| N-Hembra |
| |||
| Especificaciones ópticas | ||||||
| Potencia de salida óptica |
| -8dBm±2dB | - |
| ||
| Potencia de entrada máxima óptica |
|
| +4dBm |
| ||
| Potencia de entrada mínima óptica |
|
| +0dBm |
| ||
| Nivel de daño de entrada óptica |
|
| +10dBm |
| ||
| Longitud óptica |
| DL: 1310nm, UL: 1550nm |
| |||
| Pérdida óptica |
| ≤10dB /Incluye la pérdida del divisor óptico |
| |||
| Conector óptico |
| FC/APC (WDM, un núcleo) |
| |||
| Números de puertos ópticos |
| 1-4 |
| |||
| Fuente de alimentación y especificaciones mecánicas | ||||||
| Fuente de alimentación |
| CA220V±60V,45~55Hz |
| |||
| Dimensión |
| 530mm*310mm*190mm |
| |||
| Peso |
| 19kg |
| |||
| máx.El consumo de energía |
| 150W |
| |||
| Temperatura de funcionamiento |
| -5~+45℃ |
| |||
| Humedad de funcionamiento |
| ≤85% |
| |||
| Clase ambiental |
| IP65 |
| |||
| Conector RF |
| N-Hembra, 50ohm |
| |||
| MTBF |
| ≥50000 horas |
| |||
| Interfaz de monitor |
| Monitor local: Monitor remoto: RS232, MÓDEM GSM/UMTS | Opción | |||
| Tipo de alarma |
| Sin energía, exceso de temperatura, RU falló |
| |||
Especificaciones técnicas de la unidad remota:
| Elementos | Condición de prueba | Especificación técnica |
| |||
| enlace descendente | enlace ascendente |
| ||||
| Rango de frecuencia | Trabajando en banda | 890-915MHz | 935-960MHz |
| ||
| Banda ancha | Trabajando en banda | 5MHz |
| |||
| Potencia de salida (máx.) | Trabajando en banda | +36±2dBm | - |
| ||
| Entrada máxima sin daño | Trabajando en banda | -- | +10dBm |
| ||
| Nivel máximo de RF de entrada | Trabajando en banda | -- | -30dBm |
| ||
| Nivel mínimo de RF de entrada | Trabajando en banda | -- | -110dBm |
| ||
| Figura de ruido | Trabajando en banda | -- | ≤5dB |
| ||
| Rango/paso de ganancia ajustable | Trabajando en banda | ≥25dB/1dB |
| |||
| Error de ganancia ajustable | Trabajando en banda | El rango ajustable de ganancia es 0~20dB, error≤1dB;≥21dB, error≤1.5dB |
| |||
| Onda | Trabajando en banda | ≤3dB en ancho de banda |
| |||
| ALC | Trabajando en banda | Al agregar ≤10dB a máx.Nivel de salida, variación de salida ≤±2dB, al agregar >10dB, variación de salida ≤±2dB o apagado. |
| |||
| VSWR | Trabajando en banda | ≤1.5 |
| |||
| Tiempo de retardo | Trabajando en banda | ≤12,0 μs |
| |||
| Emisión espuria | 9kHz-1GHz | Ancho de banda: 30 KHz | ≤-36 | ≤-36 |
| |
| 1 GHz-12,75 GHz | Ancho de banda: 30 KHz | ≤-30 | ≤-30 |
| ||
| Especificaciones ópticas | ||||||
| Potencia de salida óptica |
| 0~3dBm |
| |||
| Longitud óptica |
| DL: 1310nm, UL: 1550nm |
| |||
| Pérdida óptica |
| ≤10dB /Incluye la pérdida del divisor óptico |
| |||
| Conector óptico |
| FC/APC (WDM, un núcleo) |
| |||
| Potencia de entrada máxima óptica |
| +4dBm |
| |||
| Potencia de entrada mínima óptica |
| +0dBm |
| |||
| Potencia de entrada óptica sin daños |
| +10dBm |
| |||
| Fuente de alimentación y especificaciones mecánicas | ||||||
| Fuente de alimentación |
| CA220V±60V,45~55Hz |
| |||
| Dimensión |
| 530mm*310mm*190mm |
| |||
| Peso |
| 19kg |
| |||
| máx.El consumo de energía |
| 200W |
| |||
| Temperatura de funcionamiento |
| -25~+55℃ |
| |||
| Humedad de funcionamiento |
| ≤95% |
| |||
| Clase Ambiental |
| IP65 |
| |||
| Conector RF |
| N-Hembra, 50ohm |
| |||
| MTBF |
| ≥50000 horas |
| |||
| Interfaz de monitor |
| Monitor local: Monitor remoto: RS232, MÓDEM GSM/UMTS |
| |||
| Tipo de alarma |
| Sin energía, falla PA, VSWR, exceso de energía, exceso de temperatura |
| |||
Especificaciones técnicas del sistema completo MOU+ROU:
| Elementos | Condición de prueba | Especificación técnica | Memorándum | |
| enlace ascendente | enlace descendente | |||
| Rango de frecuencia | Trabajando en banda | 890-915MHz | 935-960MHz |
|
| Banda ancha | Trabajando en banda | 25 MHz |
| |
| Potencia de salida (máx.) | Trabajando en banda | +30±2dBm | +36±2dBm |
|
| ALC(dB) | Entrada agregar 10dB | â–⊃3;Po≤±2 |
| |
| Ganancia máxima | Trabajando en banda | 90±3dB | 90±3dB | Pérdida de camino óptico de @10dB |
| Rango ajustable de ganancia (dB) | Trabajando en banda | ≥30 |
| |
|
Ganancia lineal ajustable (dB) | 10dB | ±1,0 |
| |
| 20dB | ±1,0 |
| ||
| 30dB | ±1,5 |
| ||
| Ondulación en banda (dB) | Ancho de banda efectivo | ≤3 |
| |
| Nivel de entrada máx. | Continuar 1 minuto | -10dBm |
| |
| retraso (nosotros) | Trabajando en banda | ≤12 |
| |
| Figura de ruido (dB) | Trabajando en banda | ≤5 (ganancia máxima) |
| |
| Emisión espuria | 9kHz～1GHz | ≤-36dBm/100kHz |
| |
| 1GHz～12.75GHz | ≤-30dBm/1MHz |
| ||
| Puerto VSWR | Puerto EB | ≤1.5 |
| |
| Puerto MS | ≤1.5 |
| ||
Repetidor de fibra óptica Instalación
Principio de elección del lugar de instalación:
1. Instalado en el personal irrelevante no es un lugar de fácil contacto;Y fácil de la fuente de alimentación y decorar el lugar;
2. Tiene alimentador de cable, es una conexión de fibra de apertura conveniente;
3. La ubicación de la instalación debe evitar fuentes de calor y humedad;
4. El lugar de instalación debe estar bien ventilado. Es necesario colgarlo verticalmente en una pared o un mástil para garantizar la disipación del calor. cm ;
Conexión de fibra óptica
Los conectores de fibra óptica deben adoptar el tipo de FC/PC, en general con una cubierta de protección negra y correspondiente al adaptador de luz. Por favor, rocíe con detergentes de limpieza de instrumentos cuando se conecte.Con el fin de evitar la transmisión de la luz de la influencia de la mancha, aumente la pérdida de inserción de la ruta de la luz.De lo contrario, afectará la pérdida del conector óptico.
PD: el cable óptico no se dobla, necesita una buena protección.
