| Cantidad: | |
|---|---|
Porcelana
GREETWIN
SGS, ISO9001, CE, ROHS
GW-23DWL-LA
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
5000 piezas por mes

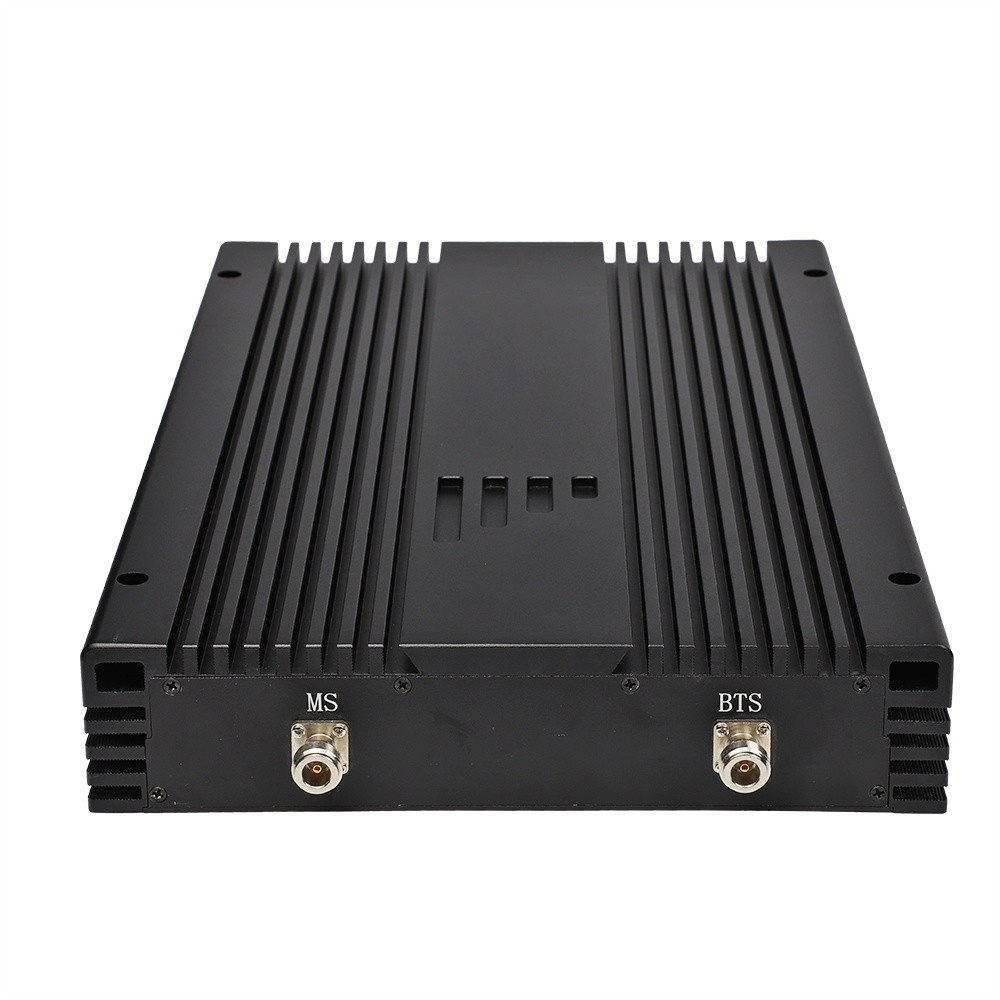

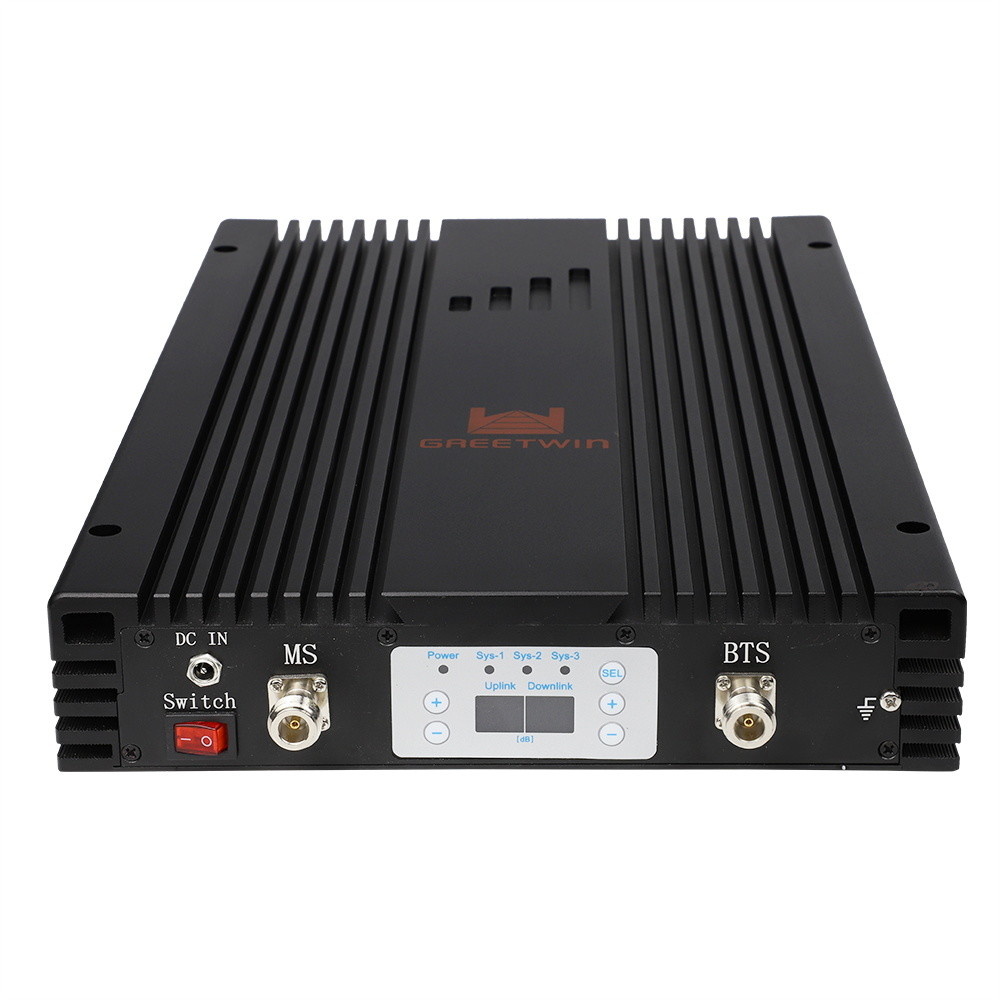

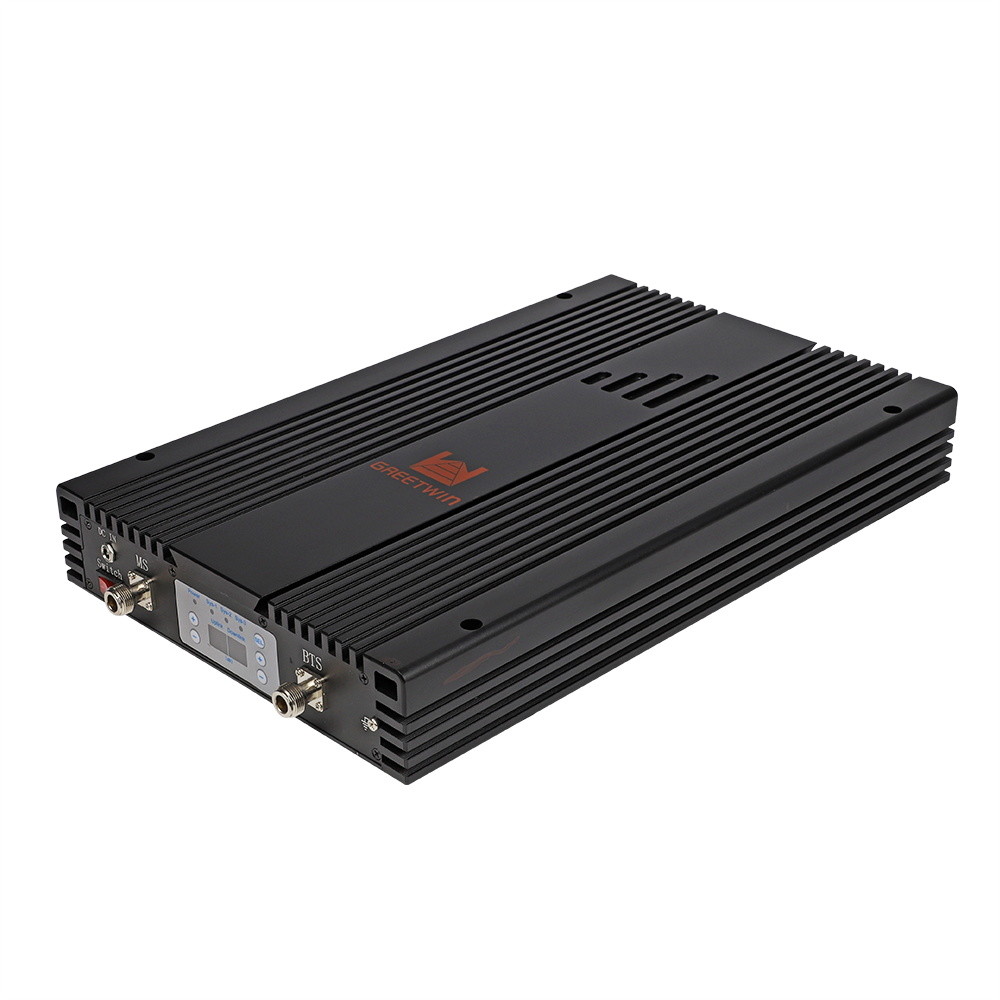

Ganancia 23 dBm 1800+WCDMA+LTE2600 20dBm Amplificador de teléfono celular/Amplificador de señal de línea (GW-23DWL-LA)
Introducción
Un amplificador de señal de teléfono celular (también conocido como amplificador o repetidor) se compone de tres elementos principales: antena exterior, amplificador y antena interior.Forman un sistema inalámbrico para aumentar la recepción celular.
Un amplificador de recepción de teléfono celular es generalmente un sistema repetidor que implica que el amplificador agregue ganancia o potencia a la recepción en varias direcciones.Incluso para un amplificador de señal de teléfono celular barato, la ganancia máxima difiere según la aplicación.El trabajo de una antena exterior es recibir y transmitir señales a una torre celular con mayor potencia y sensibilidad.Por lo general, la ganancia de dB nunca es inferior a 7 dB y puede superar los 10 dB de ganancia.El conducto de los elementos del sistema es el cable coaxial.También es un factor en la pérdida de transmisión.
El objetivo principal del amplificador de señal de teléfono celular es tomar la señal de teléfono celular existente alrededor de su automóvil, oficina, estación de trabajo u hogar y amplificarla.Después de la amplificación, la señal se retransmite al área sin recepción o con señal débil.Además de constar de un amplificador para aumentar la recepción, una antena externa y una antena interna, hay amplificadores para teléfonos celulares con antena interior y amplificador como una sola unidad, lo que los convierte en excelentes amplificadores de señal para teléfonos celulares en interiores.En la mayoría de los casos, los tres componentes están separados.Otros componentes opcionales incluyen el atenuador (reduce las señales de frecuencia no deseadas), el protector contra sobretensiones, el divisor y el grifo.
Características:
1. Solución rentable para zonas de señal débil, reduce las llamadas de caída/apagado.
2. Tamaño compacto, bajo consumo de energía, fácil instalación, excelente cobertura.
Ampliación y extensión de la señal de la estación base.Optimización de la calidad de la señal y fuente
3. Alto diseño lineal, diseño de función ALC, baja interferencia con BTS.
4. Admite cualquier dispositivo celular (voz, datos y video)
5. Amplificador de señal de banda ancha, o amplificador de banda selectivo personalizado.
6. Sistema de soporte CDMA800, GSM, DCS, PCS, WCDMA, LTE 4G, etc.
ventajas:
1. Función inteligente, configuración de modo inteligente
función inteligente llamada que se puede activar a través del panel frontal.
los usuarios pueden ajustar la ganancia y elegir la banda de trabajo mediante el panel LED. Esta función inteligente es más fácil que el interruptor DIP, puede configurar parámetros. Es una forma simple, segura y efectiva.
2. Control de nivel automático
El ALC de 30dB se utiliza para mantener una potencia de salida constante incluso cuando fluctúa la señal de la fuente donante.
3. El servicio ODM/OEM está disponible.
Parámetro:
| Rango de frecuencia | enlace ascendente | enlace descendente | ||
| DCS1800+WCDMA+LTE2600 | 1710 - 1785 MHz 1920 - 1980 MHz 2500 - 2570 MHz | 1805 - 1880 MHz 2110 - 2170 MHz 2620 - 2690 MHz | ||
| máx.Ganar | 25dB | 25dB | ||
| máx.Potencia de salida | 0dBm | 23dBm | ||
| Banda ancha | Banda ancha | |||
| Control de ganancia manual | Paso de 31dB / 1dB | |||
| Control de ganancia automática | >20dB | |||
| Ondulación en banda | ≤ 6dB | |||
| pérdida de retorno | ≤ -10dB | |||
| Figura de ruido | ≤ 6dB | |||
| Emisión espuria ∬ermodulación | 9KHz~1GHz | ≤ -36dBm | ||
| 1~12,75 GHz | ≤ -30dBm | |||
| WCDMA | Máscara de emisión espuria | Cumple con 3GPP TS 25.143 (V 6.2.0) | ||
| Precisión de modulación | ≤ 12,5% | |||
| Error de dominio de código máximo | ≤ -35dB@Factor de propagación 256 | |||
| Tiempo de retardo | ≤ 1,5 μs | |||
| Estabilidad de frecuencia | ≤ 0,01 ppm | |||
| MTBF | > 50000 horas | |||
| Impedancia | 50 ohmios | |||
| Fuente de alimentación | Entrada AC90~264V, salida DC10V / 7A | |||
| LED de alimentación | Indicador de encendido | |||
| LED ALC | Naranja @ ALC 1~5dB, Rojo @ ALC 15dB~20dB, LED apagado después de 5 segundos color rojo | |||
| Especificación mecánica | ||||
| Conector RF | N-Hembra | |||
| Cambiar | Interruptor de encendidoInterruptor de control de ganancia manual | |||
| Enfriamiento | Refrigeración por convección del disipador de calor | |||
| Humedad | < 90% | |||
| Temperatura de funcionamiento | -10C~55C | |||
| Condiciones ambientales | IP40 | |||
| Tipo de instalación | Instalación en la pared | |||
| Tamaño | 250*360*52mm | |||
| Peso | < 4,5 kg | |||
Accesorios recomendados:
1) Antena donante: antena periódica de registro (9dBi, 806-960/1710-2700MHz)
2) Antena de servicio: Antena de techo Omni (3dBi, 806-960/1710-2700MHz)
3)Cable coaxial 5D-FB con conector (longitud del cable opcional)
Diagrama de aplicación
Para expandir la cobertura de la señal o llenar el área ciega de la señal donde la señal es débil o no está disponible.
Interior: hoteles, hogar, sótanos, centros comerciales, oficinas, estacionamientos, tiendas, etc.
Q1.¿Por qué todavía no hay señal después de instalar el equipo?
1. Compruebe la potencia del amplificador y la fuente de alimentación.
2. Compruebe que el conector de la antena exterior esté apretado o no.
3. Verifique que los conectores del cable RF estén apretados o no.
4. Verifique que la señal exterior sea lo suficientemente fuerte o no.
5. Verifique que la antena esté instalada correctamente.
6. Verifique que el conector de la antena interior esté apretado o no.
7. Compruebe si el tipo de cable es adecuado o no.
Q2.¿Por qué la intensidad de la señal es demasiado débil en el borde del área?
1. Verifique la señal exterior y la dirección de la antena.
2. Verifique que el amplificador tenga ganancia total o no.
3. Verifique que todos los conectores estén apretados.
4. Cambie la ubicación de la antena exterior/interior.
5. Compruebe si el tipo de cable es adecuado o no.
6. Implementar más antenas interiores.
Q3.Después de ejecutar el amplificador, ¿por qué las señales no son estables?
1. ¿La distancia entre la antena del donante y la antena del servidor está demasiado cerca?LED de verificación
de refuerzo a
asegúrese de que las alarmas estén en verde.
2. ¿Comprobar si las señales de la antena donante son estables o no?
3. Vuelva a conectar el sistema si la conexión es incorrecta.
Q4.¿Por qué el LED de potencia del amplificador no es brillante?
1. Comprobación del rango de potencia de CA de entrada indicado en el adaptador de corriente si corresponde al local
Sistema de poder.
2. Comprobación del adaptador de corriente si conecta el equipo de forma correcta y estable o no.
3. Comprobación del adaptador de corriente si está dañado o no.Para probar el voltaje de salida si corresponde a
lo indicado en el adaptador de corriente o no por multímetro
