| Cantidad: | |
|---|---|
Porcelana
GREETWIN
SGS, ISO9001, CE, ROHS
GW-23W-H
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
5000 piezas por mes

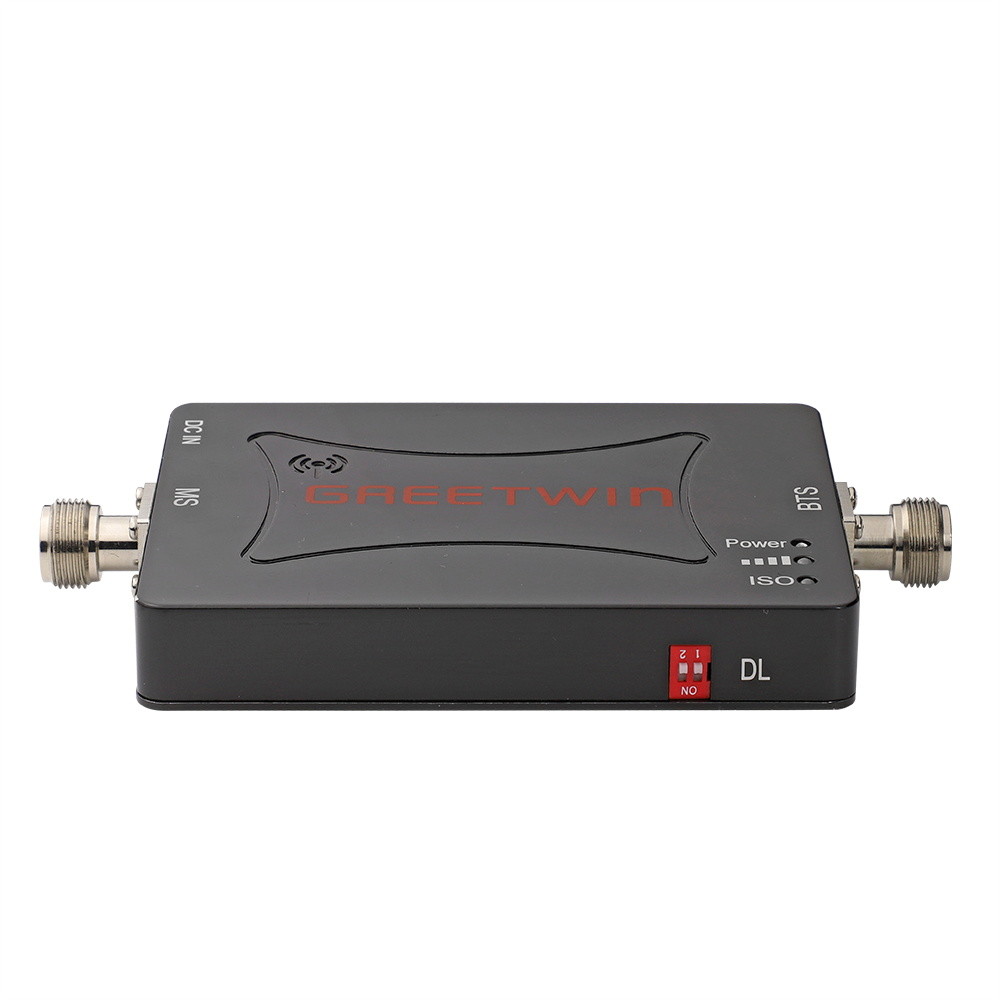

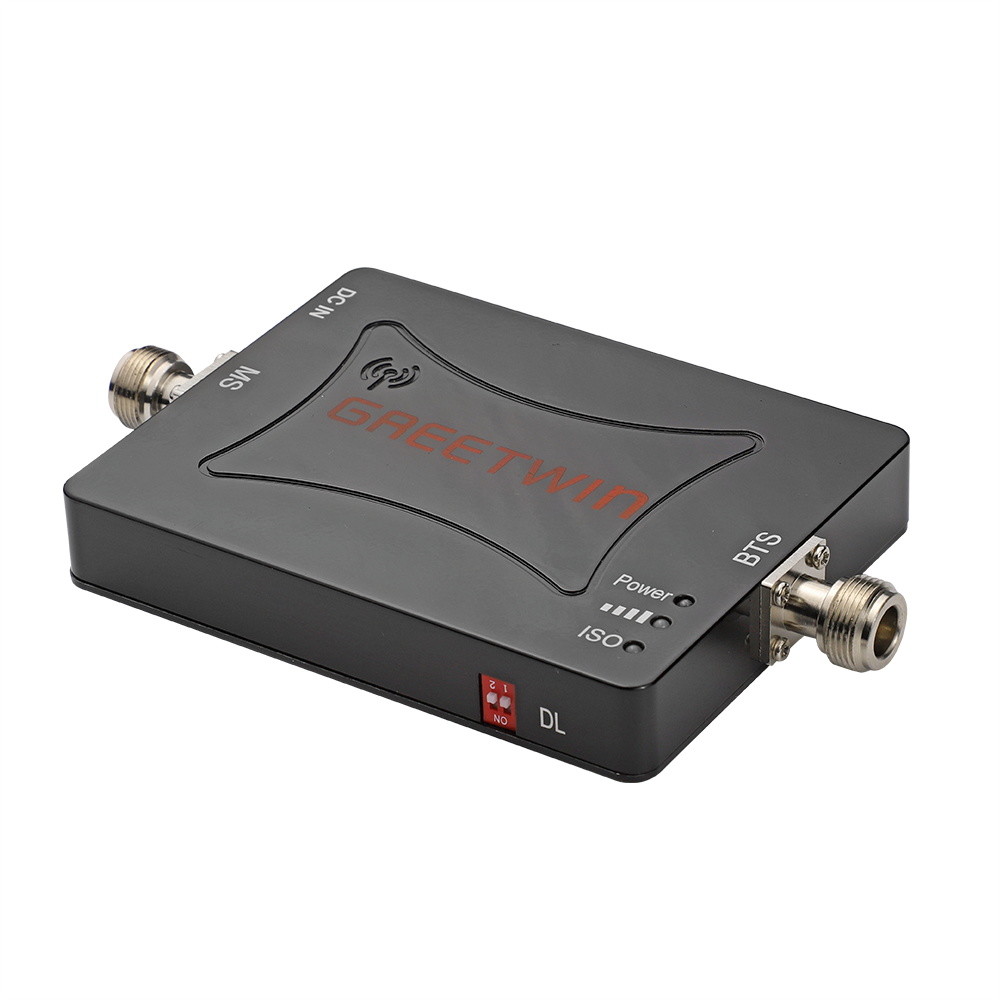

Teléfono celular Booster 3G WCDMA Kit Repetidor celular Antena omnidireccional al aire libre
| Rango de frecuencia | enlace ascendente | enlace descendente | |||
| 3G 2100 | 1920 - 1980 MHz | 2110 - 2170 MHz | |||
| máx.Ganar | 70dB | 75dB | |||
| máx.Potencia de salida | 20dBm | 23dBm | |||
| Banda ancha | Banda ancha | ||||
| Control de ganancia manual | Paso de 31dB / 1dB | ||||
| Control de ganancia automática | >30dB | ||||
| Ondulación en banda | ≤ 8 dB | ||||
| Figura de ruido | ≤ 6dB | ||||
| VSWR | ≤ 2,0 | ||||
| Productos de intermodulación | 9KHz~1GHz | ≤ -36dBm | |||
| 1~12,75 GHz | ≤ -30dBm | ||||
| Emisión espuria | 9KHz~1GHz | ≤ -36dBm | |||
| 1~12,75 GHz | ≤ -30dBm | ||||
| Tiempo de retardo | ≤ 1,5 μs | ||||
| Estabilidad de frecuencia | ≤ 0,01 ppm | ||||
| MTBF | > 50000 horas | ||||
| Impedancia | 50 ohmios | ||||
| Fuente de alimentación | CA 90-264V, CC 9V/3A | ||||
| LED de alimentación | Indicador de encendido | ||||
| ISO (LED de alarma) | Red | Oscilación propia o señal de entrada fuerte | |||
| Verde | Normal | ||||
| Especificación mecánica | |||||
| Conector RF | N-Hembra | ||||
| Cambiar | Interruptor de alimentación | ||||
| Enfriamiento | Refrigeración por convección del disipador de calor | ||||
| Humedad | < 90% | ||||
| Temperatura de funcionamiento | -20°C ~ +55°C | ||||
| Condiciones ambientales | IP40 | ||||
| Tipo de instalación | Instalación en la pared | ||||
| Tamaño | 170 mm × 126 mm × 21 mm | ||||
| Peso | < 1,5 kg | ||||
Manual del producto
La serie Indoor Signal Repeater (Signal Booster) es una solución ideal para sistemas inalámbricos en pequeñas y medianas empresas y usuarios domésticos que buscan mejorar la conectividad inalámbrica en interiores.Se conecta a través de un cable coaxial a la Antena donante y la Antena de servicio, la Antena donante se coloca fuera del edificio donde tiene fácil acceso a la señal BTS y la Antena de servicio se coloca en el edificio donde puede extender la cobertura de radio al área ciega.Y control automático de ganancia (AGC) para evitar que el amplificador se sobresature, manteniendo así una alta calidad de voz y evitando agregar interferencias a la red.Con un buen aspecto y un diseño supercompacto también lo hacen atractivo.Además, su característica de fácil instalación también es para que los clientes individuales instalen el amplificador por sí mismos, y no necesitan muchos conocimientos e instrumentos profesionales.La banda dual mejora las señales móviles sin impacto negativo en la salud humana.
Características
1. Solución rentable para zonas de señal débil, reduce las llamadas de caída/apagado.
2. Tamaño compacto, bajo consumo de energía, fácil instalación, excelente cobertura.
Ampliación y extensión de la señal de la estación base.
Optimización de la calidad de la señal y fuente
3. Cubre alrededor de 3000~6000m⊃2; sin bloquear ni obstruir.
4. Alto diseño lineal, diseño de función ALC, baja interferencia con BTS.
5. Admite cualquier dispositivo celular (voz, datos y video)
6. Amplificador de señal de banda ancha, o amplificador de banda selectivo personalizado.
Ventajas
Panel de visualización digital, configuración de modo inteligente
Función inteligente llamada que se puede activar a través del panel de visualización digital.
Los usuarios pueden elegir la ganancia y el sistema de trabajo mediante el panel digital LED.
Configure los parámetros técnicos de manera simple y eficiente, esto es más fácil que el interruptor DIP.
Paquete estándar
1) AC90-264V, DC 9V/5A adaptador de fuente de alimentación 1PCS
2) Cable de alimentación de CA (estándar UE/EE. UU./REINO UNIDO/SA/China, etc.) 1 Uds.
3) kit de instalación 1 Uds.
4) Manual de usuario 1 Uds.
Diagrama de aplicación
Q1.¿Por qué todavía no hay señal después de instalar el equipo?
1. Compruebe la potencia del amplificador y la fuente de alimentación.
2. Compruebe que el conector de la antena exterior esté apretado o no.
3. Verifique que los conectores del cable RF estén apretados o no.
4. Verifique que la señal exterior sea lo suficientemente fuerte o no.
5. Verifique que la antena esté instalada correctamente.
6. Verifique que el conector de la antena interior esté apretado o no.
7. Compruebe si el tipo de cable es adecuado o no.
Q2.¿Por qué la intensidad de la señal es demasiado débil en el borde del área?
1. Verifique la señal exterior y la dirección de la antena.
2. Verifique que el amplificador tenga ganancia total o no.
3. Verifique que todos los conectores estén apretados.
4. Cambie la ubicación de la antena exterior/interior.
5. Compruebe si el tipo de cable es adecuado o no.
6. Implementar más antenas interiores.
Q3.Después de ejecutar el amplificador, ¿por qué las señales no son estables?
1. ¿La distancia entre la antena del donante y la antena del servidor está demasiado cerca?LED de verificación
de refuerzo a
asegúrese de que las alarmas estén en verde.
2. ¿Comprobar si las señales de la antena donante son estables o no?
3. Vuelva a conectar el sistema si la conexión es incorrecta.
Q4.¿Por qué el LED de potencia del amplificador no es brillante?
1. Comprobación del rango de potencia de CA de entrada indicado en el adaptador de corriente si corresponde al local
Sistema de poder.
2. Comprobación del adaptador de corriente si conecta el equipo de forma correcta y estable o no.
3. Comprobación del adaptador de corriente si está dañado o no.Para probar el voltaje de salida si corresponde a
lo indicado en el adaptador de corriente o no por multímetro
