WCDMA2100 LTE2600 25dB Repetidor de línea en tiempo real LTE1800

Pantalla LCD Ganancia en tiempo real 23 dBm Repetidor de línea Tribanda LTE1800 WCDMA2100 LTE2600

Amplificador de señal de línea de teléfono móvil 2g 3G 4G

Accesorios recomendados:
1) Antena donante: Antena de registro periódico (9dBi,806-960/1710-2700MHz)
2) Antena de servicio: Antena de techo Omni (3dBi,806-960/1710-2700MHz)
3) Cable coaxial 5D-FB con conector (La longitud del cable es opcional)

Método de instalación:
El booster se fija a la pared mediante tornillos de expansión.
A. Taladre orificios en el lugar seleccionado e instale pernos de expansión.
B. Alinee los orificios con los pernos de expansión, coloque las arandelas planas, las arandelas elásticas y las tuercas, y apriete las tuercas para sujetar el soporte de instalación.
C. Coloque el refuerzo y fíjelo.
D. Conecte los cables y los cables de alimentación al amplificador respectivamente.
E. Después de instalar el amplificador como se describe anteriormente, enciéndalo para comprobar el estado de funcionamiento.

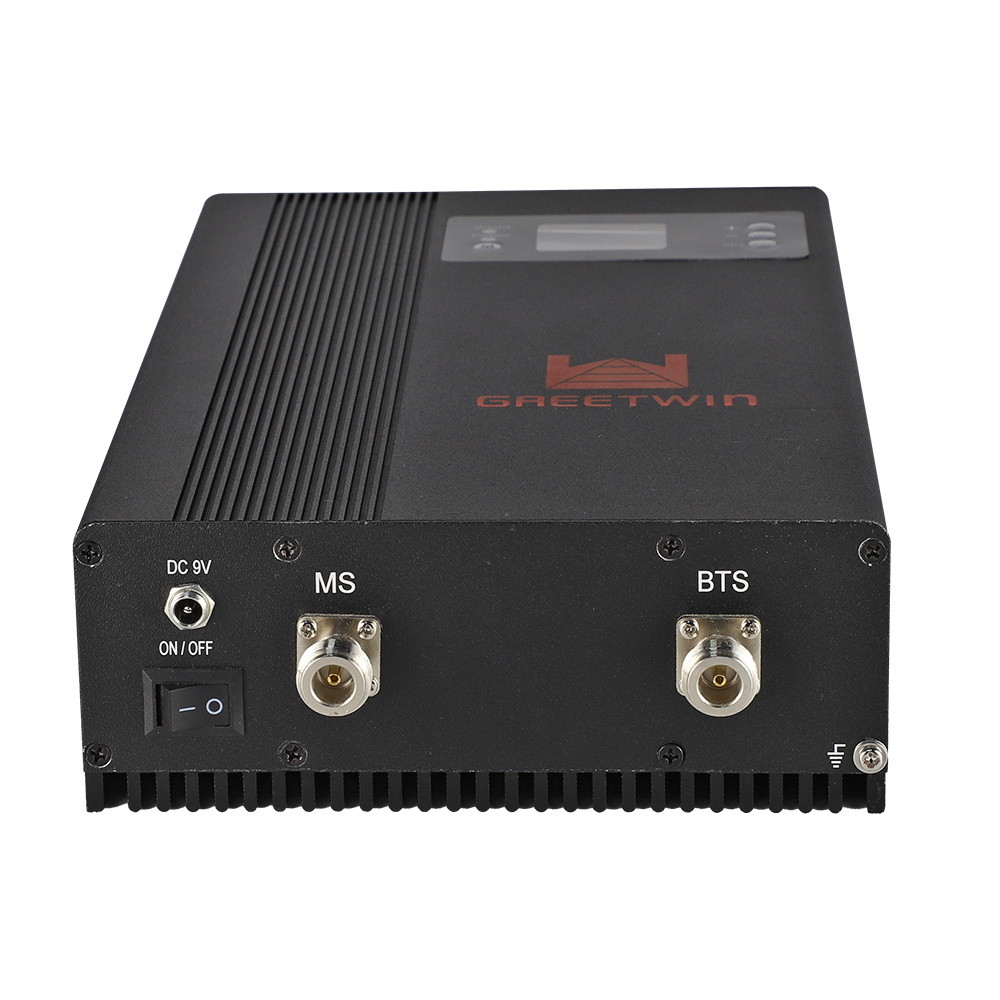

Conexión:
A. Puerto BTS: el cable de la antena donante está conectado con el puerto exterior;
B. Puerto MS: la antena de látigo de servicio está conectada con el puerto interior;
C. DC IN conectado con el adaptador de corriente.

El repetidor LCD cubre todas las redes de comunicaciones públicas inalámbricas existentes:

DCS/LTE 1800 MHz, WCDMA 2100 MHz, LTE2600 MHz

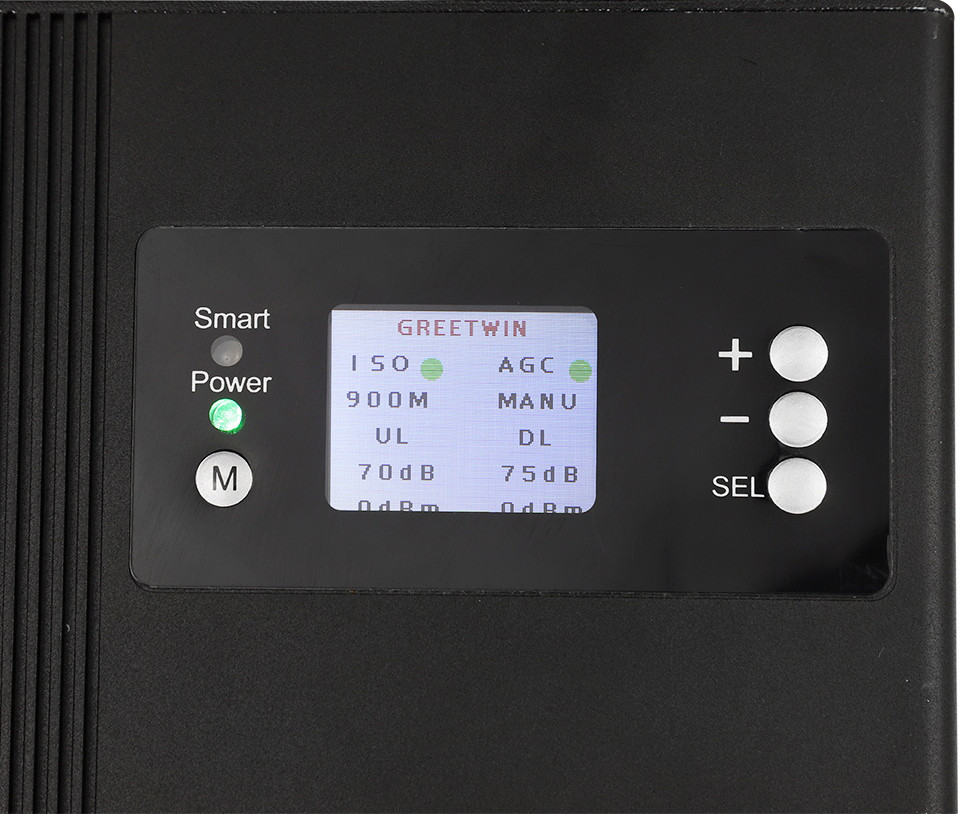

La repetición LCDers tener mucha inteligenciaFunciones ent: como detección de aislamiento de antena, indicación de intensidad de señal de entrada y salida, indicación del sistema, control de ganancia manual y modo inteligente.Consulte la introducción detallada que se detalla a continuación:

La pantalla se apagará automáticamente si no la toca en un minuto.

1. 'GREETWIN' es el LOGOTIPO de la empresa.

2. Alimentación: Fuente de alimentación con indicador.

3. Inteligente: Función inteligente con indicador.Modo AUTO ahora.

4. M: 'AUTO' cambia a 'MANU'.

5. Sel: Seleccione los sistemas de trabajo,

mantenga presionado el botón durante 2 segundos, ingresará a 900M.luego ajustando la ganancia.

luego configure la ganancia 65dB, mantenga presionado el botón durante 2 segundos nuevamente.Se confirmó 65dB.

6. 900 MHz: muestra el sistema de trabajo actual.Presione 'Sel' para cambiar al sistema diferente para la operación.

7. AUTO/MANU: modo automático o modo de ganancia manual.

8. AGC: Control automático de ganancia con indicador.

9. ISO: Inspección de aislamiento con indicador.

10. 63dB/68dB: ganancia del sistema de trabajo.

11. 0dBm/0dBm: potencia de salida en tiempo real del sistema de trabajo.

12. UL es enlace ascendente, DL es enlace descendente.'+' aumenta la ganancia, '-' disminuye la ganancia.

Descripción:

Los amplificadores de línea están especialmente diseñados para ayudar a la estación base (BTS) o los repetidores a compensar la pérdida del sistema del cable de distribución interno, el divisor de potencia y el acoplador direccional y ampliar la cobertura de la señal interna y mejorar la flexibilidad de la cobertura de la señal interna. diseño de sistemas

Para cumplir con los requisitos de intensidad de campo del sistema de cobertura de señal en el edificio.

El amplificador de señal mejora las señales móviles sin impacto negativo en la salud humana.

Características:

1. Inspección de Aislamiento.Cuando encienda el repetidor por primera vez, el dispositivo detectará automáticamente el aislamiento entre la antena donante y la antena de servicio.Los usuarios podrían ver más fácilmente el estado y hacer los ajustes correspondientes.

2. Indicación de intensidad de la señal de entrada y salida.El número específico de enlaces ascendentes y descendentes medidos en potencia de salida (dBm).Fácil para la comprensión de los usuarios.

3. Ajuste manual de ganancia.Los usuarios o ingenieros pueden reducir la ganancia del repetidor manualmente a través de los botones debajo de la pantalla.La ganancia de enlace ascendente y descendente se puede configurar de forma independiente.'+' aumenta la ganancia, '-' disminuye la ganancia.

4. Control automático de ganancia.El control automático de ganancia (AGC) es una función de ajuste de ganancia dinámica con un rango de 31 dB.

5. Modo inteligente = Modo AUTO.

6. Modo MANU, los usuarios pueden configurar la ganancia manualmente.

7. Apagado automático = ISO.

Paquete estándar:
1) AC90-264V, DC 9V/5A adaptador de fuente de alimentación 1PCS
2) Cable de alimentación de CA (estándar UE/EE. UU./REINO UNIDO/SA/China, etc.) 1 Uds.
3) kit de instalación 1 Uds.
4) Manual de usuario 1 Uds.
