| Cantidad: | |
|---|---|
Guangdong, China
Greetwin
SGS, ISO9001, CE, ROHS
GW-43C-FSR
1
7 días
LC, D/A, D/P, T/T, Western Union, MoneyGram
1000

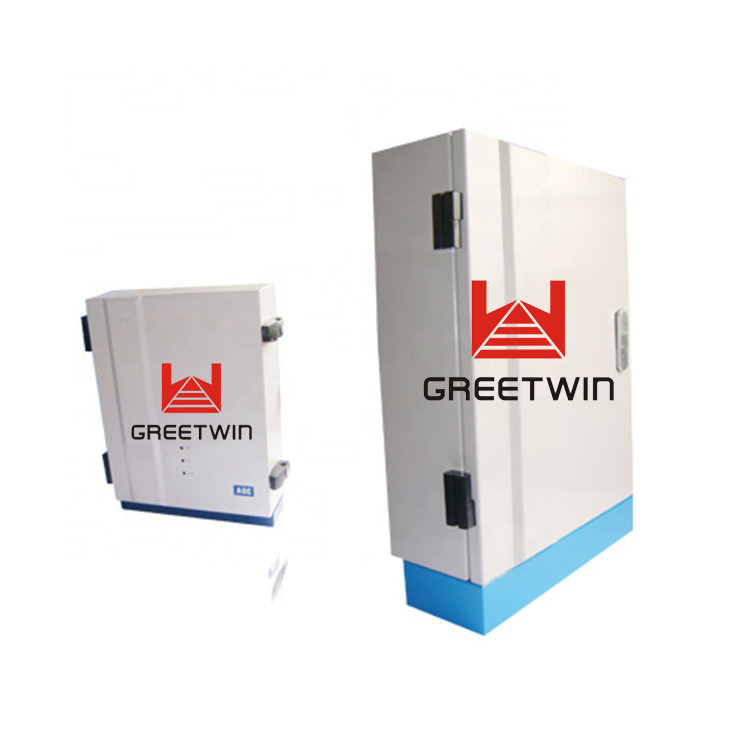

Repetidor de señal de repetidor de cambio de frecuencia de alta potencia de larga distancia para exteriores de 850 MHz
| Artículo Nº GW-43C-FSR | Unidad de donantes | Unidad remota | |||
| G/M/UMTS850 | |||||
| Frecuencia de trabajo (Personalizado) | enlace ascendente | 824~849MHz | |||
| enlace descendente | 869~894 megaciclo | ||||
| Ancho de banda de trabajo | 25 MHz | ||||
| Frecuencia de enlace (personalizado) | enlace ascendente | 1430~1455MHz | |||
| enlace descendente | 1560~1585MHz | ||||
| máx.. Potencia de entrada (no destructiva) | 10dBm | ||||
| Distancia de transmisión | ≤ 20km | ||||
| Error de frecuencia | ≤ 0,05 ppm | ||||
| Distorsión de fase A través de By ancho | ≤ 6,1° (RMS) y ≤ 24,5° (pico) | ||||
| Magnitud del vector de error (EVM) | ≤ 12,5% | ||||
| Potencia máxima de salida | enlace ascendente | -5±2dBm (acceso por cable) | 33±2dBm | ||
| enlace descendente | 37±2dBm | 43±2dBm | |||
| Ganancia máxima | 45±3dB (acceso por cable) | 95±2dB | |||
| Rango de ajuste de ganancia | 1~31 dB en pasos de 1 dB | ||||
| VSWR | ≤ 1,5 | ||||
| Figura de ruido | ≤ 5dB (solo para enlace ascendente) | ||||
| Emisión espuria | 9kHz~1GHz: ≤ -36dBm/30kHz | ||||
| 1 GHz~12,75 GHz: ≤ -30 dBm/30 kHz | |||||
| Ondulación en banda | ≤±3dB | ||||
| Retraso del sistema | ≤ 10μSeg | ||||
| Impedancia de E/S | 50Ω | ||||
| Conector RF | Tipo N (hembra) | ||||
| Rango de temperatura | Funcionamiento: -25°C ~ + 55°C / Almacenamiento: -30°C ~ +60°C | ||||
| Relativo Hhumedad Rango | ≤ 95% (sin condensación) | ||||
| Fuente de alimentación (Cpersonalizado) | CC-48V | 220 V CA, 50/60 Hz | |||
| El consumo de energía | ≤ 120W | ≤ 200W | |||
| Dimensions | 428*328*175mm | 428*328*175mm | |||
| Peso | ≤ 15 kg | ≤ 15 kg | |||
| Solicitud | Interior o exterior (IP65) | ||||
| Lcontrol vecinal | PC+USB y punto de acceso WiFi | ||||
| Monitoreo remoto (opcional) | Módem inalámbrico (a través de SMS) | ||||
| Función de monitoreo NMS (Opcional) | Alarma en tiempo real para el estado de la puerta, temperatura, fuente de alimentación, VSWR, etc. Control remoto como encender/apagar, aumentar/disminuir la potencia de salida, etc. Estado en tiempo real de potencia de salida/entrada, ganancia UL/DL, todos los estados del repetidor, etc. | ||||
Manual del repetidor de señal:
El repetidor de cambio de frecuencia (FSR) está diseñado para resolver problemas de señal móvil débil, que puede expandir más la cobertura que el repetidor de RF y reducir la inversión para las áreas donde la fibra óptica o el cable dedicado no están permitidos.
El sistema consta de dos partes: Unidad Donante y Unidad Remota.La Unidad Donante recibe la señal BTS (Estación Transceptora Base) a través de transmisión de RF al aire libre o acoplador directo cerrado a BTS, luego la convierte de la frecuencia de trabajo a la frecuencia de enlace y transmite la señal amplificada a la Unidad Remota que reconvertirá la señal a la frecuencia de trabajo y proporcionar la señal a las áreas donde la cobertura de la red es inadecuada.Y la señal móvil también se amplifica y se retransmite al BTS en la dirección opuesta.
Características del repetidor de señal:
1. FSR fuera de banda: la frecuencia de enlace está fuera de la banda de trabajo
2. La carcasa de aleación de aluminio con protección IP65 tiene una alta resistencia al polvo, al agua y a la corrosión.
3. Baja interferencia con BTS mediante la adopción de un amplificador lineal con alta ganancia y bajo nivel de ruido
4. La adopción de un filtro con alta selectividad y baja pérdida de inserción elimina la interferencia entre el enlace ascendente y el enlace descendente
5. El puerto USB proporciona un enlace a una computadora portátil para supervisión local o al módem inalámbrico incorporado para comunicarse con el NMS (Sistema de administración de red) que puede supervisar de forma remota el estado de funcionamiento del repetidor y descargar parámetros operativos al repetidor
Accesorios recomendados
1) Antena donante: Antena periódica de registro (9dBi,806-960/1710-2700MHz)
2) Antena de servicio: Antena de techo Omni (3dBi,806-960/1710-2700MHz)
3) cable coaxial 5D-FB con conector (longitud del cable opcional)
Diagrama de aplicación del repetidor de señal:
Para expandir la cobertura de la señal o llenar el área ciega de la señal donde la señal es débil o no está disponible.
| Exterior: | Aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos,… |
| Interior: | Hoteles, recintos feriales, sótanos, centros comerciales, oficinas, parkings,… |
Q1.¿Por qué aún no hay señal después de instalar el equipo?
1. Compruebe la potencia del amplificador y la fuente de alimentación.
2. Verifique que el conector de la antena exterior esté apretado o no.
3. Verifique que los conectores del cable RF estén apretados o no.
4. Verifique que la señal exterior sea lo suficientemente fuerte o no.
5. Verifique que la antena esté instalada correctamente.
6. Compruebe que el conector de la antena interior esté apretado o no.
7. Compruebe si el tipo de cable es adecuado o no.
Q2.¿Por qué la intensidad de la señal es demasiado débil en el borde del área?
1. Verifique la señal exterior y la dirección de la antena.
2. Verifique que el amplificador tenga ganancia total o no.
3. Verifique que todos los conectores estén apretados.
4. Cambie la ubicación de la antena exterior/interior.
5. Compruebe si el tipo de cable es adecuado o no.
6. Implementar más antenas interiores.
Q3.Después de ejecutar el amplificador, ¿por qué las señales no son estables?
1. ¿La distancia entre la antena del donante y la antena del servidor está demasiado cerca?LED de verificación
de refuerzo para asegurarse de que las alarmas estén en verde.
2. ¿Comprobar si las señales de la antena donante son estables o no?
3. Vuelva a conectar el sistema si la conexión es incorrecta.
Q4.¿Por qué el LED de potencia del amplificador no es brillante?
1. Comprobación del rango de potencia de CA de entrada indicado en el adaptador de corriente si corresponde al local
Sistema de poder.
2. Comprobación del adaptador de corriente si conecta el equipo de forma correcta y estable o no.
3. Comprobar si el adaptador de corriente está dañado o no.Para probar el voltaje de salida si corresponde a
lo indicado en el adaptador de corriente o no por multímetro
