| Cantidad: | |
|---|---|
Porcelana
GREETWIN
SGS, ISO9001, CE, ROHS
GW-33ICS-LE
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
5000 piezas por mes

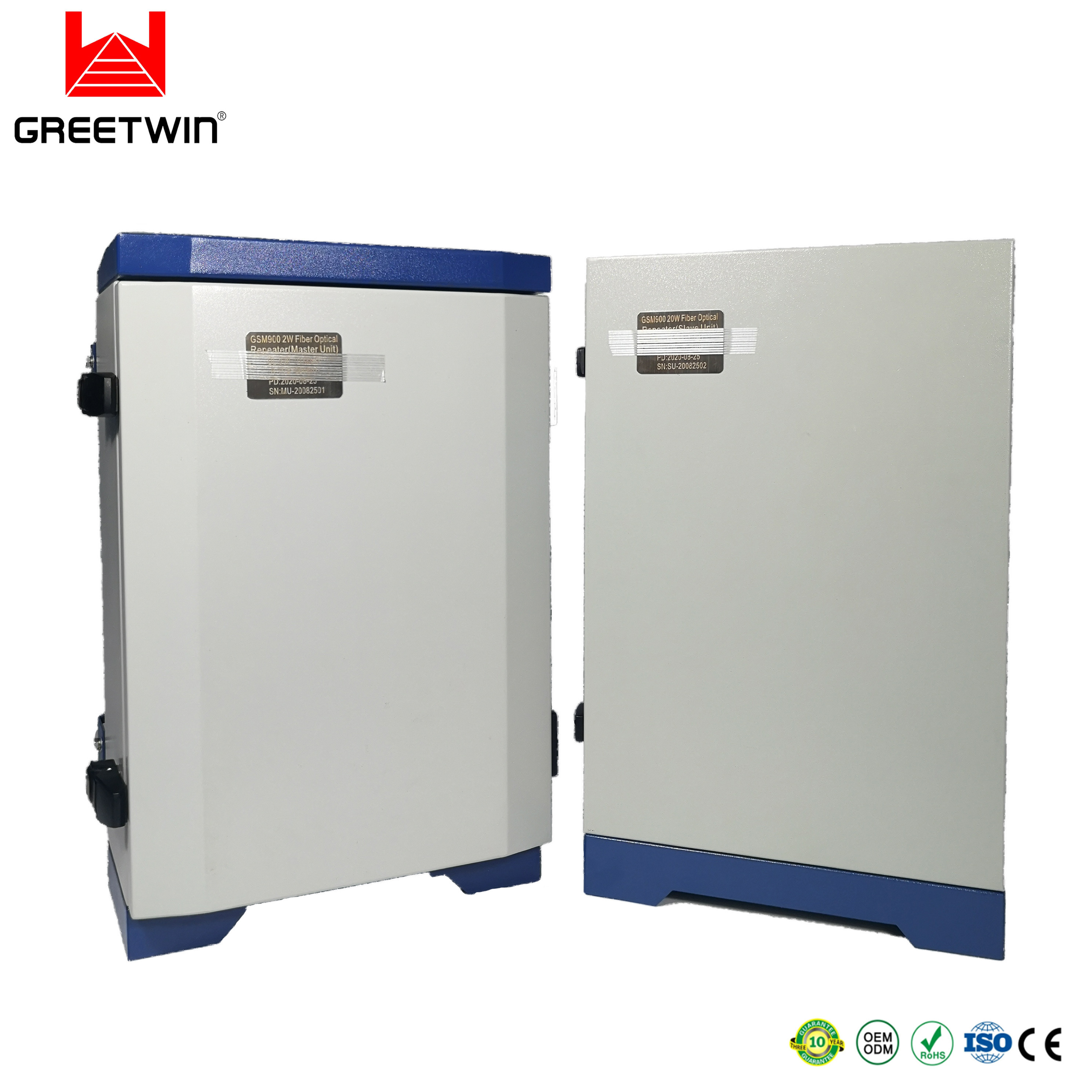

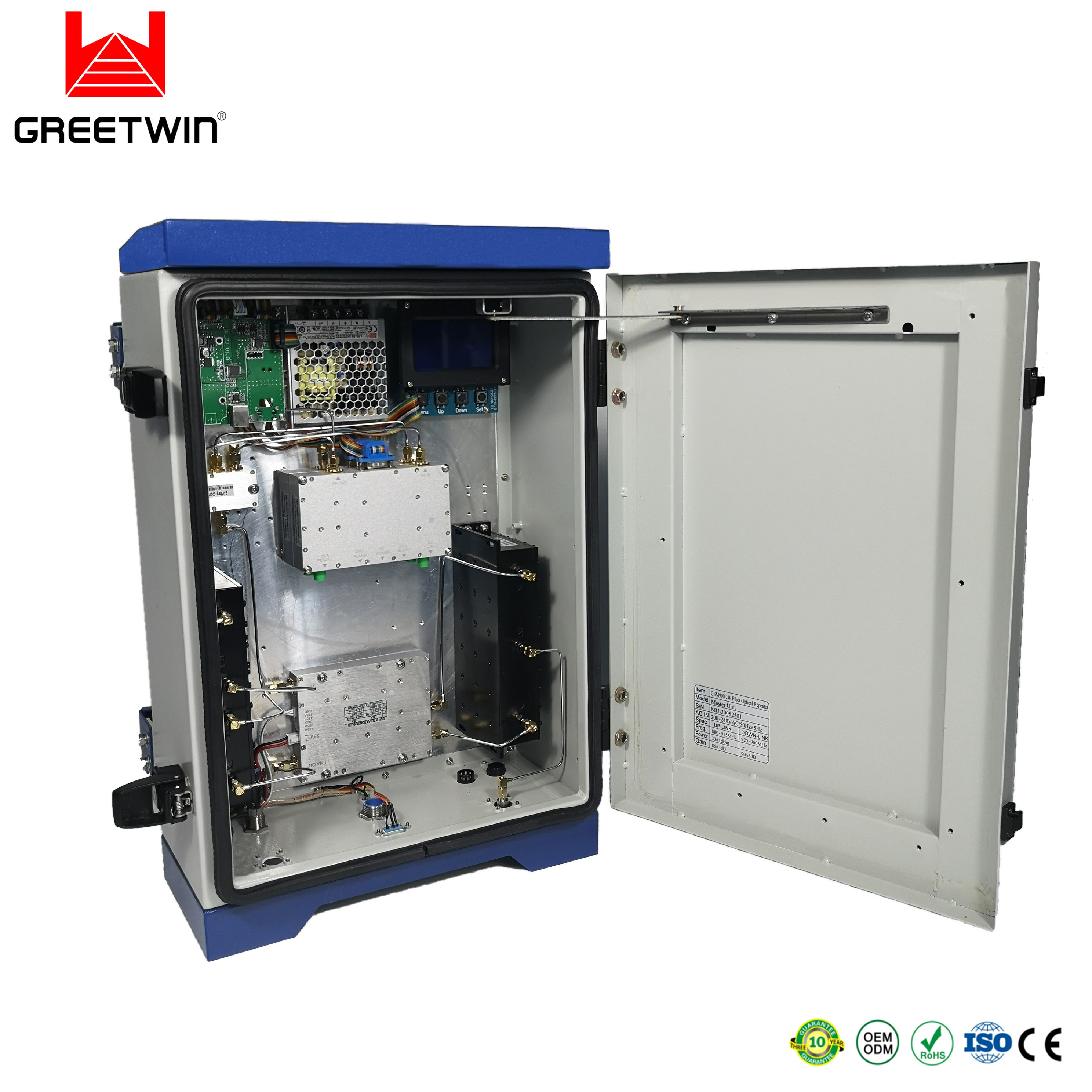

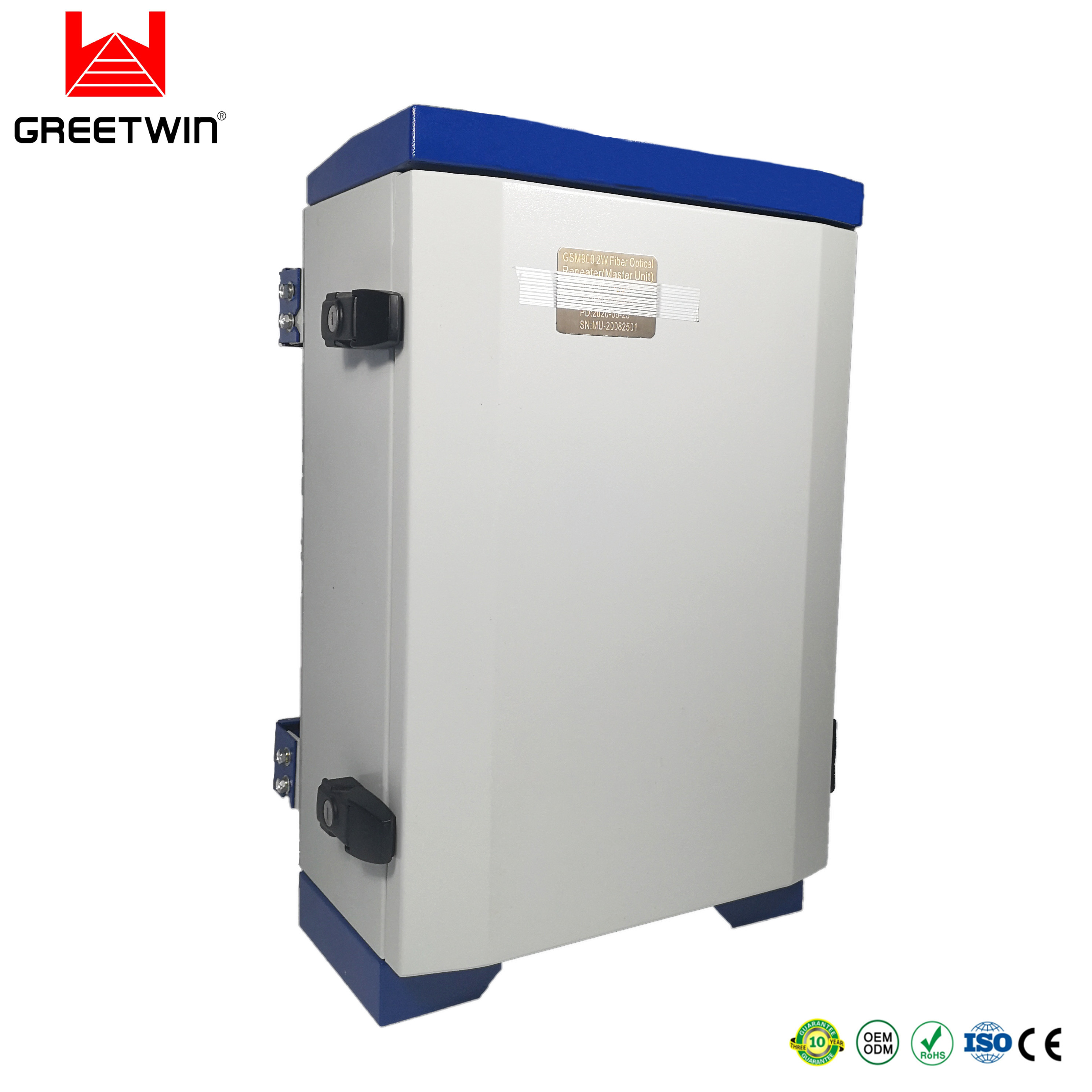

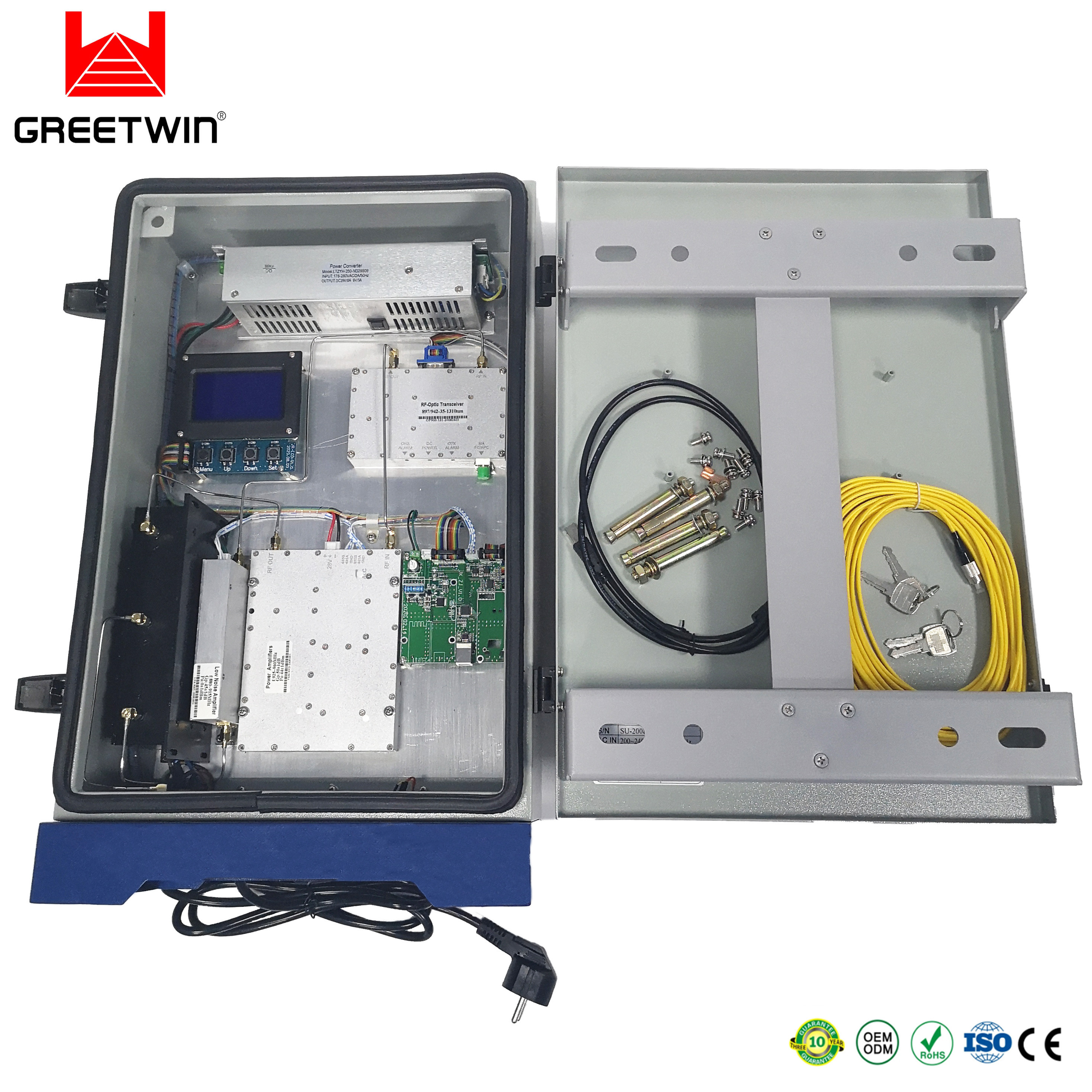

Al aire libre 2W LTE800 EGSM900 ICS repetidor 4g 2g 3g gsm amplificador de señal de teléfono móvil
El repetidor ICS (Sistema de cancelación de interferencia) es un nuevo tipo de repetidor de RF de banda única que puede detectar y cancelar automáticamente las señales de interferencia causadas por la oscilación de la retroalimentación de RF entre las antenas donantes y de cobertura en tiempo real mediante la adopción de DSP (procesamiento de señal digital) tecnología.Puede cancelar de forma continua y estable las señales de interferencia y adaptarse a cualquier cambio en el entorno de RF circundante (incluidos los objetos fijos y móviles).
| Elementos | Especificación | Observaciones | |||
| enlace ascendente | enlace descendente | ||||
| Banda de frecuencia de trabajo (MHz) | EGSM | 880-915Mhz | 925-960Mhz | ||
| LTE800 | 832-862Mhz | 791-821Mhz | |||
| Ganancia máxima (dB) | 85±3dB | 90±3dB | |||
| Potencia de salida (dBm) | 27±1 | 33±1 | |||
| máx.nivel de ALC | ≥25dB | ||||
| Coeficiente de ruido (dB) | ≤5 | ||||
| Retardo de transmisión (μs) | ≤10 | ||||
| Tolerancia de frecuencia (ppm) | ≤0.05 | ||||
| En fluctuación de banda (dB) | ≤3 | ||||
| Atenuación de intermodulación (dBc) | ≤-45 | ||||
| Rango de ajuste de ganancia (dB) | ≥30 | ||||
| Linealidad de ajuste de ganancia | 10dB | ±1,0 | |||
| 20dB | ±1,0 | ||||
| 30dB | ±1,5 | ||||
| Puerto VSWR | ≤1.5 | ||||
| Humedad | 95% | ||||
| Rango de temperatura | Funcionamiento: -25°C ~ +55°C | ||||
| interfaz de radiofrecuencia | N-Hembra | ||||
| Aislamiento | Aislamiento inferior a ganancia 10dB, EVM≤12% | ||||
| Fuente de alimentación | 220V CA | ||||
| Monitor local RS232 | Alarma en tiempo real de temperatura, fuente de alimentación, LNA, VSWR, autooscilación, etc. | ||||
| Tamaño | 610*480*185mm | ||||
| Peso | 30kg | ||||
| Exterior | IP65 | ||||
El sitio al aire libre tradicional a menudo se ve afectado por el límite del entorno de instalación local, por lo que no puede mejorar el aislamiento entre la antena donante y la antena de retransmisión.Debido a que el equipo no se puede erigir y normalmente está abierto, el repetidor ICS puede ser muy bueno para resolver este tipo de problema.
Alta ganancia de equipo
El sitio exterior inalámbrico tradicional debido a que las condiciones por aislamiento deben ser mayores que la ganancia de 15dB, porque la ganancia del equipo no puede ser mayor debido al impacto al erigir el medio ambiente, el repetidor ICS se deshace de la influencia mencionada anteriormente, puede aumentar la ganancia del equipo y lograr el Cobertura normal del área de señal débil.
Función de silenciamiento de enlace ascendente
La introducción de tecnología digital y la aplicación de software de programación de radio hace que el equipo tenga la función de silenciamiento de enlace ascendente, lo que reduce en gran medida la interferencia a la estación base por parte del repetidor.
En comparación con el repetidor inalámbrico, El repetidor ICS tiene las siguientes ventajas:
Diagrama de aplicación:
Cobertura interior:
Cobertura al aire libre:
Como se muestra en la figura:
Figura 1 Diagrama del principio del sistema repetidor ICS
El módulo ICM contiene: convertidor de frecuencia, A/D, D/A, procesamiento de señal digital (cancelación de interferencia).
