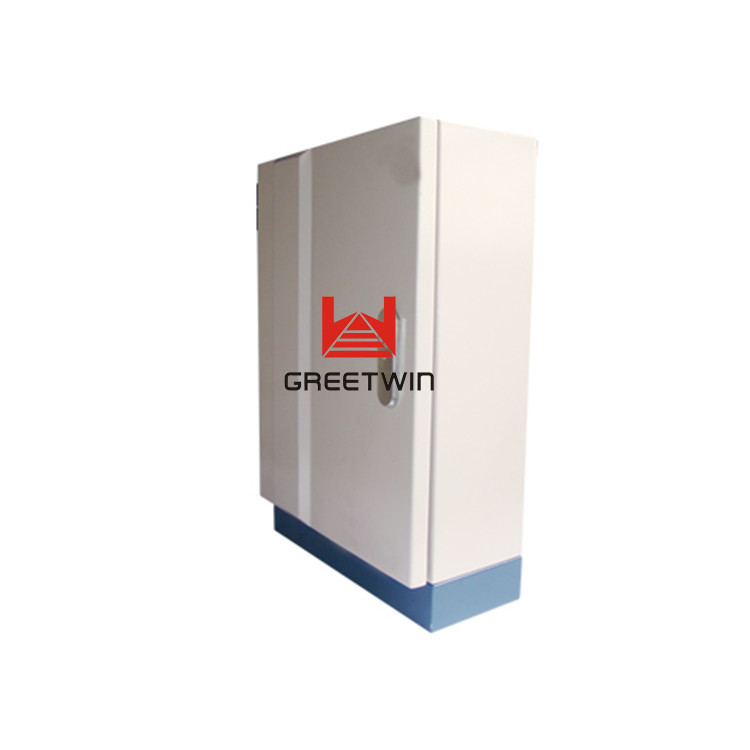

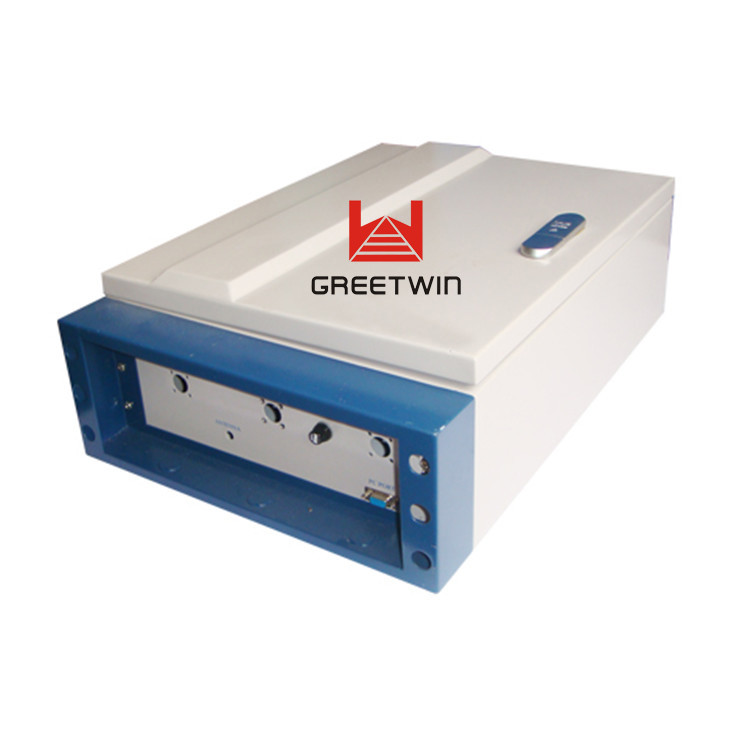

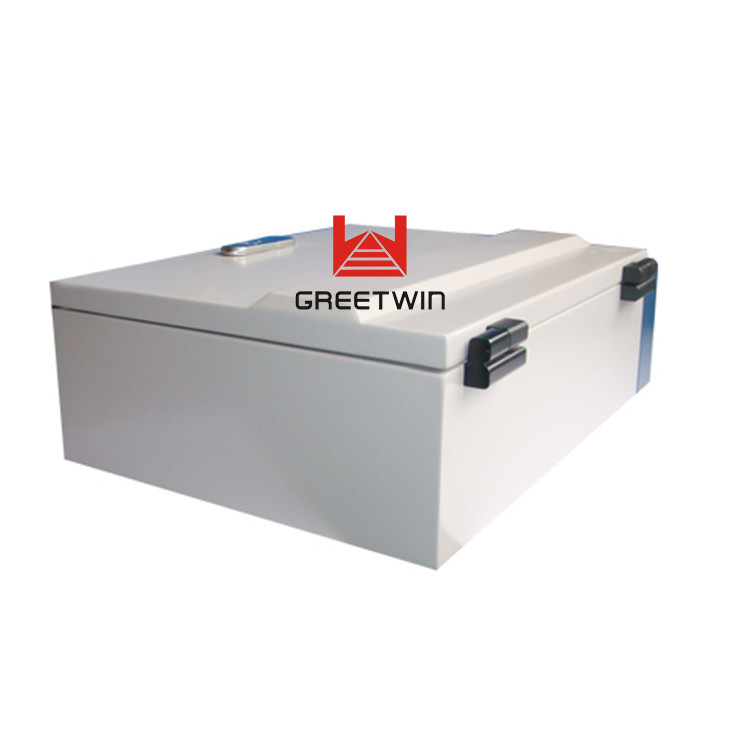

Amplificador de línea Banda de señal 40dBm 4G LTE 2600MHz Repetidor Amplificador de señal de teléfono
Modelo: GW-40L-LA
Descripción del amplificador de línea:
El repetidor de RF de banda única (RFR) es el tipo de repetidor que se usa con más frecuencia.Tiene una estructura simple para transmitir y amplificar de forma transparente la señal inalámbrica (a la misma frecuencia) entre la BTS (Estación transceptora base) y los móviles en una sola red inalámbrica.
El RFR de Banda Única está funcionando como un relevo entre la BTS y los móviles.Recoge la señal del BTS a través de la Antena Donante, amplifica linealmente la señal y luego la retransmite a través de la Antena de Cobertura (o el Sistema de Distribución de Señal Interior) al área de cobertura débil/ciega.Y la señal móvil también se amplifica y se retransmite al BTS en la dirección opuesta.
Según los requisitos del operador para la frecuencia de trabajo, hay dos tipos de RFR de banda única disponibles:
*Repetidor de RF de banda única selectivo de banda: para amplificar todas las señales en toda la banda (el ancho de banda se personaliza);
*Repetidor de RF de banda única selectivo de canal: para amplificar solo las señales transmitidas en los canales personalizados 1/2/4/8/12/16.
Ventajas del amplificador de línea:
* La carcasa de aleación de aluminio con protección IP65 tiene una alta resistencia al polvo, al agua ya la corrosión;
* El selector de canales altamente selectivo puede procesar múltiples canales simultáneamente;
* Sin interferencias con BTS al adoptar un amplificador lineal con alta ganancia y bajo ruido;
* La adopción de un filtro con alta selectividad y baja pérdida de inserción elimina la interferencia entre el enlace ascendente y el descendente;
* El puerto USB proporciona un enlace a una computadora portátil para supervisión local o al módem inalámbrico incorporado para comunicarse con el NMS (Sistema de administración de red) que puede supervisar de forma remota el estado de funcionamiento del repetidor y descargar parámetros operativos al repetidor.
El repetidor de RF es principalmente aplicable a tal caso:
*El repetidor puede encontrar un lugar de instalación que pueda recibir una señal BTS pura a un nivel lo suficientemente fuerte y pueda cumplir con el requisito de aislamiento para evitar la auto-oscilación;
*Y la distancia entre el BTS y el área a cubrir es de 2km a la redonda.
En comparación con FSR (repetidor de cambio de frecuencia) y FOR (repetidor de fibra óptica), el RFR tiene las siguientes ventajas y desventajas:
Amplificador de línea Pro:
Fácil de construir el sitio de instalación;
Menor costo de equipo y construcción del sitio.
Amplificador de línea Estafa:
*La instalación inadecuada puede causar auto-oscilación;
*La Antena de Cobertura deberá estar frente a la Antena Donante, lo que limita el ángulo de cobertura;
* Es posible que se introduzca un alto ruido de señal ya que la antena donante capta la señal del aire;
*El repetidor se instalará dentro de la cobertura de BTS.
Diagrama de aplicación del amplificador de línea:
Para expandir la cobertura de la señal del área ciega de la señal de relleno donde la señal es débil o no está disponible.
Interior: Hoteles, Hogar, Sótanos, Centros Comerciales, Oficinas, Estacionamientos, etc.
Al aire libre: aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos, carreteras
Especificación del amplificador de línea:
| Especificaciones | ||
| Frecuencia de trabajo (personalizable) | Enlace ascendente (MHz) | 2500 - 2570 MHz |
| Enlace descendente (MHz) | 2620 - 2690 MHz | |
| Ancho de banda de trabajo | personalizable | |
| máx.Nivel de entrada (no destructivo) | -10dBm | |
| máx.Potencia de salida (personalizable) | 43dBm | |
| máx.Ganar | ≥ 90 dB | |
| Rango de ajuste de ganancia | 1~31dB @ paso de 1dB | |
| Relación de onda estacionaria de tensión (VSWR) | <1.5 | |
| Figura de ruido | ≤ 5dB | |
| Ondulación en banda | ≤ 3 dB | |
| Emisión espuria | Dentro de la banda de trabajo | ≤ -15dBm/30kHz |
| Fuera de la banda de trabajo (Δf > 2,5 MHz) | 9kHz~1GHz: ≤ -36dBm/30kHz | |
| 1 GHz~12,75 GHz: ≤ -30 dBm/30 kHz | ||
| Intermodulación de tercer orden | ≤ -45dBc/30kHz (medido bajo potencia de salida nominal) | |
| Retraso del sistema | ≤ 5μSeg | |
| Impedancia de E/S | 50Ω | |
| Conector RF | Tipo N (hembra) / intercambiable / parte inferior de la carcasa | |
| Rango de temperatura | Operación: -25°C ~ +55°C / Almacenamiento: -30°C ~ +60°C | |
| Rango de humedad relativa | ≤ 95% (sin condensación) | |
| Fuente de alimentación (personalizable) | CC -48 V / CA 220 V, 50/60 Hz / CA 110 V, 50/60 Hz | |
| El consumo de energía | ≤ 200W | |
| Fuente de alimentación de respaldo (opcional) | 4 horas | |
| Nivel de carcasa | IP65 | |
