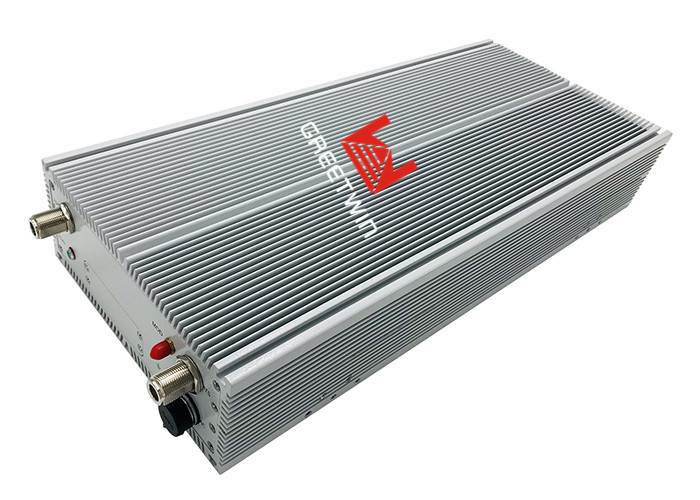

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con control de SMS

Cantidad:
  • Porcelana

  • GREETWIN

  • SGS, ISO9001, CE, ROHS

  • GW-23DR-W

  • PC 1

  • Contáctenos

  • Cartón con espuma de PE

  • 3 días hábiles después del pago recibido

  • T/T, L/C, Western Union, MoneyGram

  • 5000 piezas por mes

75dB 23dBm 2100MHz 4 Amplificadores de señal de teléfono celular de subbandas con control de SMS



Modelo.GW-23DR-W



Descripción del amplificador de señal:



Greetwin GW-23DR-W El modelo puede amplificar la cobertura de radio hasta en cinco bandas de frecuencia independientes para diferentes proveedores de radio móvil.El dispositivo proporciona las soluciones más rentables para mejorar la experiencia del usuario de servicios móviles de alta calidad en áreas interiores de tamaño pequeño a mediano, como casas, hoteles, puntos calientes, tiendas, oficinas, salas de reuniones, apartamentos, etc.



La máquina es una especie de repetidor digital de banda única de WCDMA 2100 con 4 subbandas.Las 4 subbandas pueden funcionar de forma independiente sin ninguna influencia entre sí.Está diseñado para admitir un sistema móvil y ayudar a los operadores móviles a amplificar sus propias señales móviles.Admite ajustar la subbanda y los canales por software para adaptarse a los requisitos de los operadores sin ningún cambio en el hardware.El repetidor también está equipado con un sistema de monitoreo y control remoto OMT / OMC que permite configurar y controlar el funcionamiento del dispositivo de forma remota a través de una PC o un módem inalámbrico (función opcional).La batería de respaldo incorporada garantizará el funcionamiento del dispositivo incluso con un corte de energía repentino (función opcional).



4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control de SMS 0



Amplificador de señal Características:

    1. Funcionamiento estable, bajo consumo de energía, compatible con el estándar de la industria

    2. Tecnología digital, muchos filtros SAW aseguran suficiente nivel de salida y supresión fuera de banda.

    3. Alto aislamiento, fuerte compatibilidad, enfriamiento por convección, peso ligero, instalación conveniente.

    4. El monitoreo local RJ45 y el monitoreo remoto se ajustan al estándar del protocolo de monitoreo de comunicación, lo cual es conveniente para la puesta en marcha y el mantenimiento de ingeniería.



Amplificador de señal Componentes del equipo:

Los componentes principales de los repetidores digitales son los siguientes:

 Copomentos  Especificaciones  Cantidad  Unidad  Observaciones
 Maestro principal  NXWXSB201821230111       1  Pieza
 Línea de red  1M*R45       1  Pieza
 Cable de tierra  1,5 mm⊃2;      1.5  Metro  Terminado con hoja de metal
 tornillo de expansión  M4*100mm       4  Pieza
 Soporte de montaje  /       2  Pieza
 Tornillo del soporte de montaje  M6*14mm       4  Pieza
 Antena de látigo  800~2700MHz       1  Pieza  Utilizado para módem





Amplificador de señal Principio de funcionamiento:

El principio del repetidor selectivo de banda digital es que la señal de enlace descendente recibida por la antena donante de la estación base se enviará a un filtro selectivo de banda a través de un dúplex para ser filtrada y amplificada por el amplificador selectivo de banda de enlace descendente a un nivel adecuado.La Antena de Cobertura a través de un duplexor emitirá la señal de enlace descendente.De manera similar, la señal recibida por la Antena de Retransmisión tendrá su nivel ajustado a un nivel regulado por un amplificador selectivo de banda de enlace ascendente después de ser filtrada.La antena donante lo emitirá después de filtrarlo y enviarlo al duplexor.

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 1 de SMS





Amplificador de señal Descripción de la interfaz del panel:

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 2 de SMS



No. Elementos Descripción
  1  Deflector  Ábralo, toma de tarjeta SIM e interfaz RJ45 en el interior
  2  MÓDEM  Conector SMA-hembra, conéctelo a una antena de látigo con conector SMA-macho
  3  CORRER  Indicador de encendido
  4  HORMIGA  Antena de servicio interior, jack SMA-hembra
  5  BTS  Antena donante exterior, jack SMA-hembra
  6  GND  Puesta a tierra del equipo
  7  C.A.  Fuente de alimentación: CA 220V





Amplificador de señal Especificaciones:



  Opciones   enlace ascendente   enlace descendente
 Rango de frecuencia  3G 2100 1920-1980MHz  2110-2170MHz
 Banda ancha  3G 2100  4 subrangos, cada uno de 0,2 ~ 15 MHz, ajustable y ajustable dentro del rango de frecuencia de 2100 MHz en pasos de 0,2 MHz
 máx.ganar  75±2dB  80±2dB
 Potencia máxima de salida  30±2dBm  33±2dBm
 Control de ganancia manual (reducción)    ≥31dB/paso de 1dB
 1-10dB ︱â–⊃3;︱≤1.0dB
 11-20dB ︱â–⊃3;︱≤1.5dB
 21-30dB ︱â–⊃3;︱≤2.0dB
 VSWR  entrada  ≤ 2,3
 salida  ≤ 2,3
 factor de ruido  estándar ≤ 8dB, Máx.≤ 9 dB
 Retraso de grupo  ≤ 7us
 Estabilidad de frecuencia  3G 2100  ± 0,01 ppm 3GPP TS 25.143 ( V 13.0.0 )
 Elementos de función
 Tira móvil  3G 2100  Las subbandas de frecuencia pueden ser móviles dentro del rango de 60MHz
 Ancho de banda ajustable  3G 2100  Las subbandas de frecuencia se pueden sintonizar desde 0,2 MHz hasta un máximo de 15 MHz
 Indicadores LED del sistema  ALC no está activo            ---  Verde
 ALC activo <45dB            ---  Verde intermitente 1 vez / 3 segundos
 ALC activo ≥ 45dB            ---  Verde intermitente 1 vez / 1 segundo
 Finaliza ALC activo (51dB)            ---  Parpadea en rojo 1 vez/1 segundo
 Indicadores de control LED



   Indicador de inicio

 El módulo de monitoreo está funcionando correctamente  Verde intermitente 1 vez / 1 segundo
 El módulo de monitorización no funciona correctamente  Apagado



   Módem indicador

 Tarjeta SIM no insertada  Apagado
 Tarjeta SIM insertada, pero sin señal  Red
 Modo de comunicación SMS  Verde intermitente 1 vez / 1 segundo
 Modo de comunicación GPRS  Parpadeando en verde 2 veces/1 segundo
 Error de comunicación GPRS  Parpadea en rojo 1 vez/1 segundo



    Indicador de alarma

 Sin elementos de alarma  Verde
 Hay elementos de ansiedad.  Red
 Fallo de CC  Apagado
 Parámetros mecánicos
 Conectores  N-Hembra
 Dimensions  385 mm (excluyendo el conector de 20 mm) * 200 mm * 45 mm
 El peso  4,46 kg
 Tipo de instalación  Montaje en pared
 Toma de tierra  Tierra exterior (carcasa)
 Parámetros eléctricos
 Fuente de poder  CA entrante 100 ~ 240 V, 50 ~ 60 Hz, CC saliente 12 V/7 A
 El consumo de energía  55W
 Impedancia de entrada y salida  50 ohmios
 parámetro ambiental
 Temperatura de trabajo  -25℃ ~ +55℃
 Condiciones ambientales  IP40
 Software
 Monitoreo local  PC a través del puerto Ethernet
 Monitoreo remoto  vía SMS o GPRS (función adicional)
 Parámetros controlados  Ganancia, Frecuencia, Repetidor Encendido/Apagado, Alarma
 Parámetros de monitoreo  Ganancia, frecuencia, encendido/apagado del repetidor, mensaje de alarma
 Alarma  Falla del repetidor, falla de energía, alarma ALC (nivel de ganancia de señal), etc.





PREGUNTAS MÁS FRECUENTES:
1. Después de instalar la señal de refuerzo, ¿no es muy buena, la cobertura de la señal interior es muy pequeña?
> Ajuste la ubicación y la dirección de la antena exterior
> Cambiar otra antena exterior de alta ganancia
> Comprobar si los cables están bien conectados
> Cambiar repetidor más potente

2. ¿La señal del teléfono celular está llena, pero la calidad de la comunicación es mala?
> Distancia mucho más cercana entre la antena interior y la exterior, sepárelas con una distancia mayor.

3. Después de instalar el amplificador, no solo la señal será buena, sino también más mala.
> Distancia mucho más cercana entre la antena interior y la exterior, sepárelas con una distancia mayor.

4. ¿Funciona bien durante mucho tiempo, de repente la señal es mala?
> Compruebe si los conectores de los cables exteriores están inundados
> Compruebe si la luz de encendido funciona normalmente
> Si los cables no están inundados y la luz de encendido funciona normalmente, el amplificador debería tener problemas y debe enviarse a la fábrica para su reparación.



Amplificador de señal Solicitud:

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 3 de SMS

Amplificador de señal Instalación:

El booster se fija a la pared mediante tornillos de expansión.
A. Taladre orificios en el lugar objetivo e instale pernos de expansión.
B. Alinee los orificios con los pernos de expansión, coloque las arandelas planas, las arandelas elásticas y las tuercas, y apriete las tuercas para sujetar el soporte de instalación.
C. Coloque el refuerzo y fíjelo.
D. Conecte los cables y los cables de alimentación al amplificador respectivamente.
E. Después de instalar el amplificador como se describe anteriormente, enciéndalo para comprobar el estado de funcionamiento.



Amplificador de señal Conexión:
A. Puerto BTS: el cable de la antena donante está conectado con el puerto exterior;
B. Puerto MS: la antena de látigo de servicio está conectada con el puerto interior;
C. DC IN: conectado con el adaptador de corriente.

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 4 de SMS



Nuestro Taller:

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 5 de SMS

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 6 de SMS



Nuestra compañía:

Tecnología Greetwin es una fábrica sólida y confiable, que se enfoca en la I + D y la fabricación de repetidores ICS digitales, repetidores de RF, sistemas de distribución de señales para interiores, amplificadores troncales y repetidores selectivos de banda durante más de 10 años.

4 sub - aumentadores de presión 75dB 23dBm 2100MHz de la señal del teléfono celular de las bandas con el control 7 de SMS
