| Cantidad: | |
|---|---|
Porcelana
GREETWIN
SGS, ISO9001, CE, ROHS
GW-33ICS-L
PC 1
Negociable
Cartón con espuma de PE
3 días hábiles después del pago recibido
T/T, L/C, Western Union, MoneyGram
5000 piezas por mes

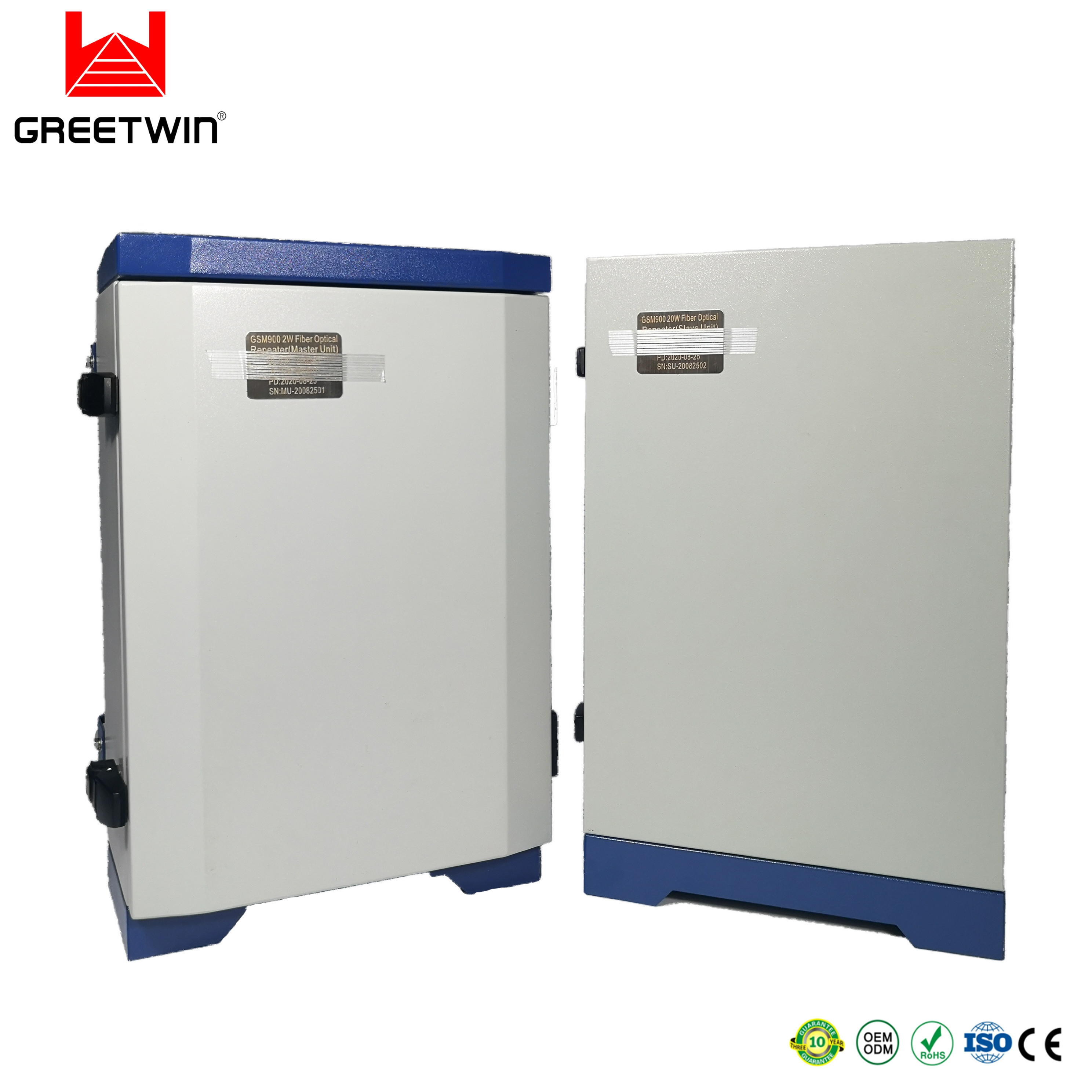

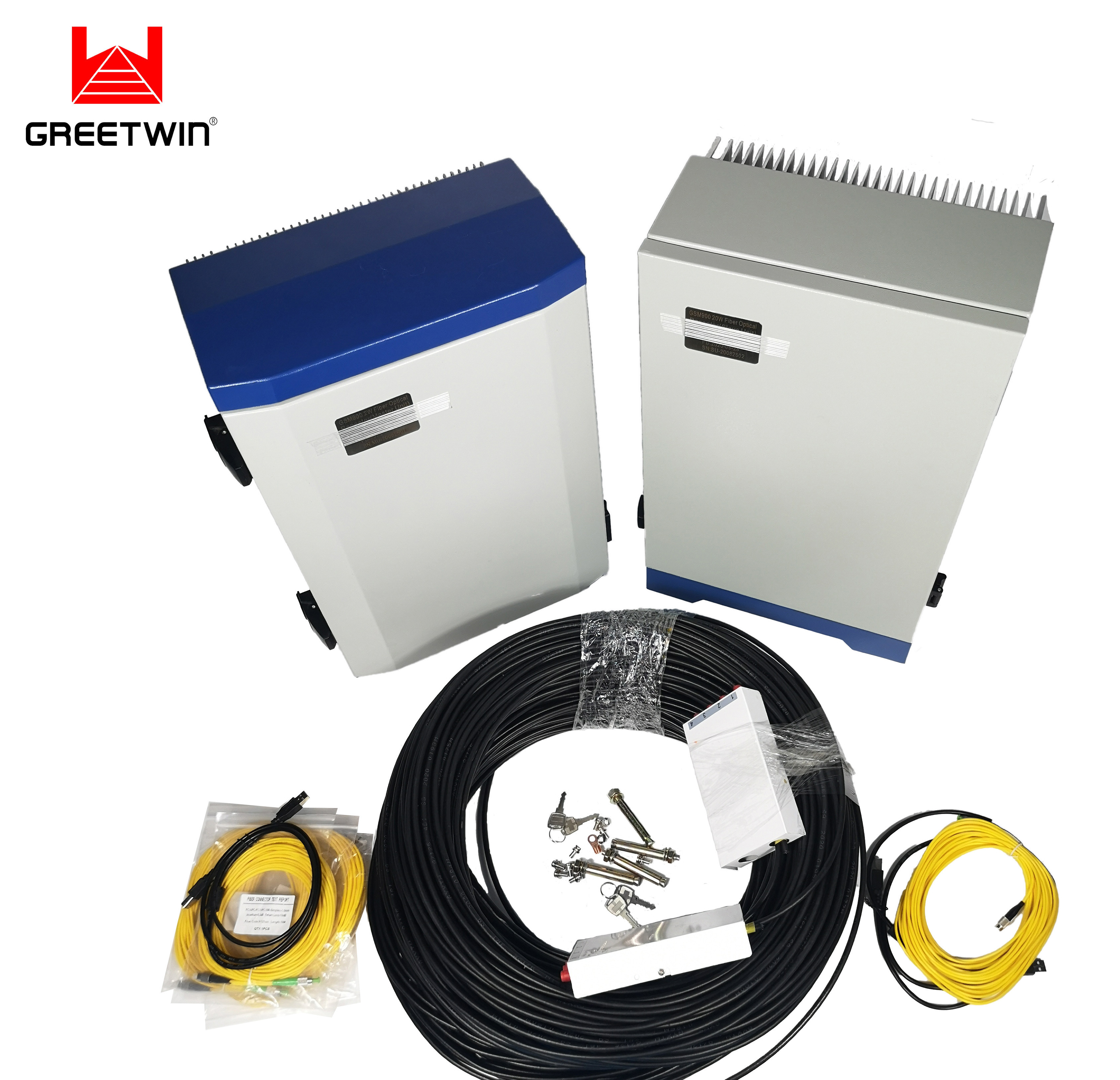

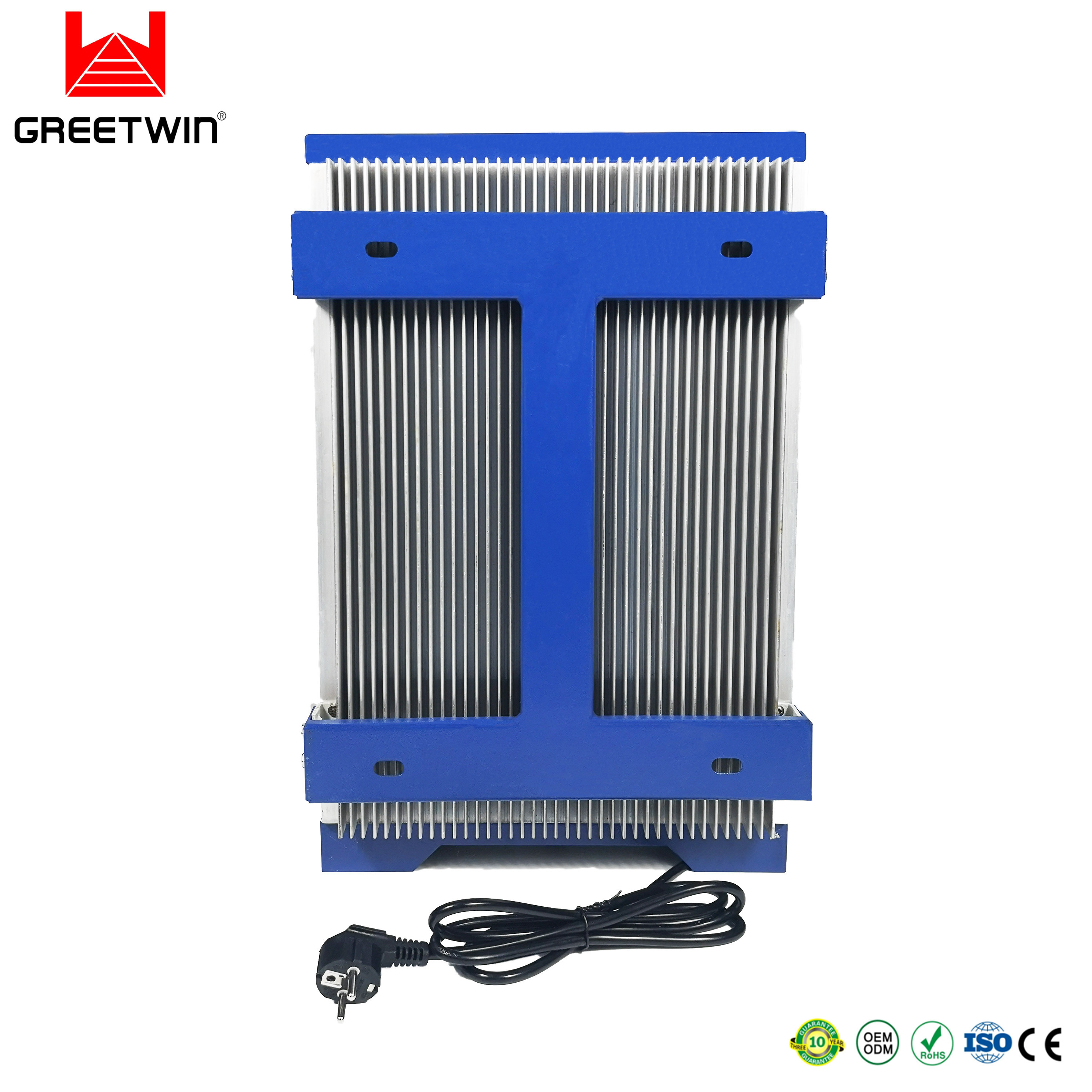

2W LTE800 ICS repetidor teléfono móvil 4g 2g 3g amplificador de señal amplificador repetidor
El repetidor ICS de Greetwin se utiliza para la extensión de cobertura de señal GSM, DCS o WCDMA, especialmente para aplicaciones al aire libre.El repetidor ICS puede cancelar las señales de retroalimentación de múltiples rutas en tiempo real mediante el uso de la tecnología de procesador de señal digital y evitar interferencias debido a un aislamiento insuficiente.Con una capacidad de cancelación de aislamiento de 30 dB, la antena de servicio y la antena donante se pueden instalar en la misma torre de tamaño mediano con una distancia vertical corta.Por lo tanto, la aplicación del repetidor de RF para exteriores sería mucho más fácil y rentable.
Estas unidades se pueden aplicar a entornos exteriores donde no se dispone de torres altas.Por ejemplo, zonas de carreteras, puntos turísticos.
| Elementos | Especificación | ||||||
| enlace ascendente | enlace descendente | ||||||
| LTE800 | 832-862Mhz | 791-821Mhz | |||||
| Ganancia máxima (dB) | 85±3dB | 90±3dB | |||||
| Potencia de salida (dBm) | 27±1 | 33±1 | |||||
| máx.nivel de ALC | ≥25dB | ||||||
| Coeficiente de ruido (dB) | ≤5 | ||||||
| Retardo de transmisión (μs) | ≤10 | ||||||
| Tolerancia de frecuencia (ppm) | ≤0.05 | ||||||
| En fluctuación de banda (dB) | ≤3 | ||||||
| Atenuación de intermodulación (dBc) | ≤-45 | ||||||
| Rango de ajuste de ganancia (dB) | ≥30 | ||||||
| 10dB | ±1,0 | ||||||
| 20dB | ±1,0 | ||||||
| 30dB | ±1,5 | ||||||
| Puerto VSWR | ≤1.5 | ||||||
| Humedad | 95% | ||||||
| Rango de temperatura | Funcionamiento: -25°C ~ +55°C | ||||||
| interfaz de radiofrecuencia | N-Hembra | ||||||
| Aislamiento | Aislamiento inferior a ganancia 10dB, EVM≤12% | ||||||
| Fuente de alimentación | 220V CA | ||||||
| Monitor local RS232 | Alarma en tiempo real de temperatura, fuente de alimentación, LNA, VSWR, autooscilación, etc. | ||||||
| Tamaño | 510*300*185 milímetro | ||||||
| Peso | 20kg | ||||||
| Exterior | IP65 | ||||||
| Rango de frecuencia | enlace ascendente | enlace descendente |
| CDMA450 | 452,5 - 457,5 MHz | 462,5 - 467,5 MHz |
| LTE700 A/B | 699- 716 MHz | 729- 746 MHz |
| LTE700C | 777- 787MHz | 746- 756 MHz |
| LTE700D | 788- 798MHz | 758- 768 MHz |
| LTE 800 | 832- 862MHz | 791- 821MHz |
| iDEN | 806- 824MHz | 851- 869MHz |
| CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
| G/M 900 | 890- 915MHz | 935- 960MHz |
| EGSM | 880 - 915 MHz | 925 - 960 MHz |
| AWS1700 | 1710- 1755 MHz | 2110- 2155MHz |
| DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
| PC 1900 | 1850- 1910 MHz | 1930- 1990MHz |
| WCDMA/3G 2100 | 1920- 1980MHz | 2110- 2170MHz |
| LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |
buen aislamiento
El sitio al aire libre tradicional a menudo se ve afectado por el límite del entorno de instalación local, por lo que no puede mejorar el aislamiento entre la antena donante y la antena de retransmisión.Debido a que el equipo no se puede erigir y normalmente está abierto, el repetidor ICS puede ser muy bueno para resolver este tipo de problema.
Alta ganancia de equipo
El sitio exterior inalámbrico tradicional debido a que las condiciones por aislamiento deben ser mayores que la ganancia de 15dB, porque la ganancia del equipo no puede ser mayor debido al impacto al erigir el medio ambiente, el repetidor ICS se deshace de la influencia mencionada anteriormente, puede aumentar la ganancia del equipo y lograr el Cobertura normal del área de señal débil.
Función de silenciamiento de enlace ascendente
La introducción de tecnología digital y la aplicación de software de programación de radio hace que el equipo tenga la función de silenciamiento de enlace ascendente, lo que reduce en gran medida la interferencia a la estación base por parte del repetidor.
En comparación con el repetidor de fibra óptica, el repetidor ICS tiene las siguientes ventajas:
Diagrama de aplicación:
Cobertura interior:
Cobertura al aire libre:
Principio de funcionamiento:
A través de una tecnología de procesamiento digital única, el repetidor ICS captura y rastrea de manera efectiva las características de transmisión de la ruta de fuga externa. Las características de transmisión pueden ser equivalentes a un filtro FIR, se llama filtro espejo.envíe la señal que se enviará al filtro de espejo, en condiciones ideales, la señal de fuga externa en la señal que se exporta y la recepción por el filtro de espejo es exactamente la misma, de modo que puede restar la salida del filtro de espejo en la señal de entrada, para suprimir la interferencia.Debido a que el entorno de fuga externo es desconocido y cambiante, el repetidor ICS primero necesita captar las características de transmisión de la ruta de fuga en el estado de calibración de inhibición de retroalimentación y seguir los cambios del entorno externo en el funcionamiento normal.
