| Cantidad: | |
|---|---|
Rango de frecuencia | enlace ascendente | enlace descendente | |||
900MHz | 880 - 915 MHz | 925 - 960 MHz | |||
máx.Ganar | 75dB±2dB | 80dB±2dB | |||
máx.Potencia de salida | 20dBm±2dBm | 27dBm±2dBm | |||
Banda ancha | Banda ancha | ||||
Control de ganancia manual | Paso de 31dB / 1dB | ||||
ALC | >25dB | ||||
Ondulación en banda | ≤ 8 dB | ||||
Figura de ruido | ≤ 6dB | ||||
VSWR | ≤ 2,0 | ||||
Intermodulación | ≤ -40dBc | ||||
Emisión espuria | 9KHz~1GHz | ≤ -36dBm | |||
1~12,75 GHz | ≤ -30dBm | ||||
Tiempo de retardo | ≤ 1,5 μs | ||||
Estabilidad de frecuencia | ≤ 0,01 ppm | ||||
MTBF | > 50000 horas | ||||
Impedancia | 50 ohmios | ||||
Fuente de alimentación | CA 90-264 V, CC 9 V/5 A | ||||
LED de alimentación | Indicador de encendido | ||||
LED de alarma | Red | Oscilación propia o señal de entrada fuerte | |||
Verde | Normal | ||||
Especificación mecánica | |||||
Conector RF | N-Hembra | ||||
Cambiar | Interruptor de encendido, interruptor de control de ganancia manual | ||||
Enfriamiento | Refrigeración por convección del disipador de calor | ||||
Humedad | < 90% | ||||
Temperatura de funcionamiento | -10°C ~ +55°C | ||||
Condiciones ambientales | IP40 | ||||
Tipo de instalación | Instalación en la pared | ||||
Tamaño | 268 mm * 58 mm * 189 mm | ||||
Peso | < 4,1 kg | ||||
Características
1. Solución rentable para zonas de señal débil, reduce las llamadas de caída/apagado.
2. Tamaño compacto, bajo consumo de energía, fácil instalación, excelente cobertura.
Ampliación y extensión de la señal de la estación base.
Optimización de la calidad de la señal y fuente
3. Cubre alrededor de 3000~6000m² sin bloquear ni obstruir.
4. Alto diseño lineal, diseño de función ALC, baja interferencia con BTS.
5. Admite cualquier dispositivo celular (voz, datos y video)
6. Amplificador de señal de banda ancha, o amplificador de banda selectivo personalizado.
Ventajas

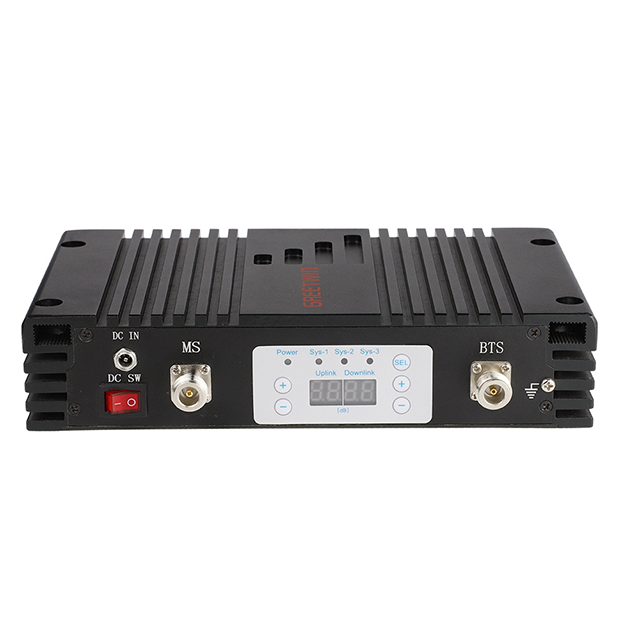

Panel de visualización digital, configuración de modo inteligente
Función inteligente llamada que se puede activar a través del panel de visualización digital.
Los usuarios pueden elegir la ganancia y el sistema de trabajo mediante el panel digital LED.
Configure los parámetros técnicos de manera simple y eficiente, esto es más fácil que el interruptor DIP.

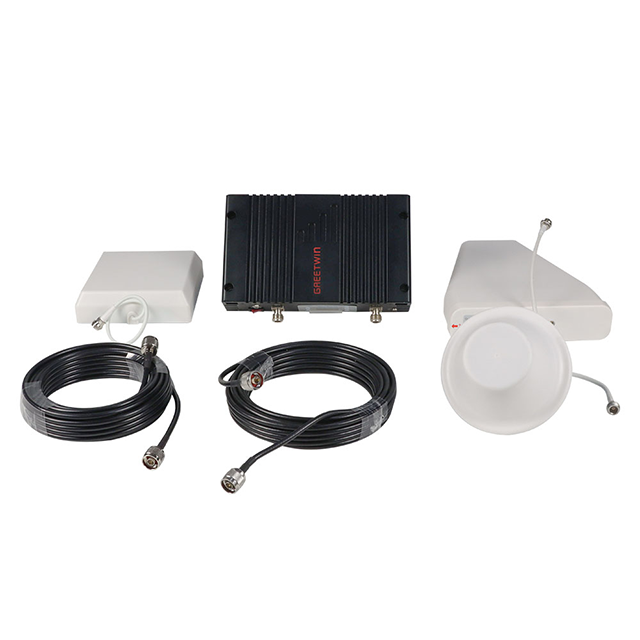

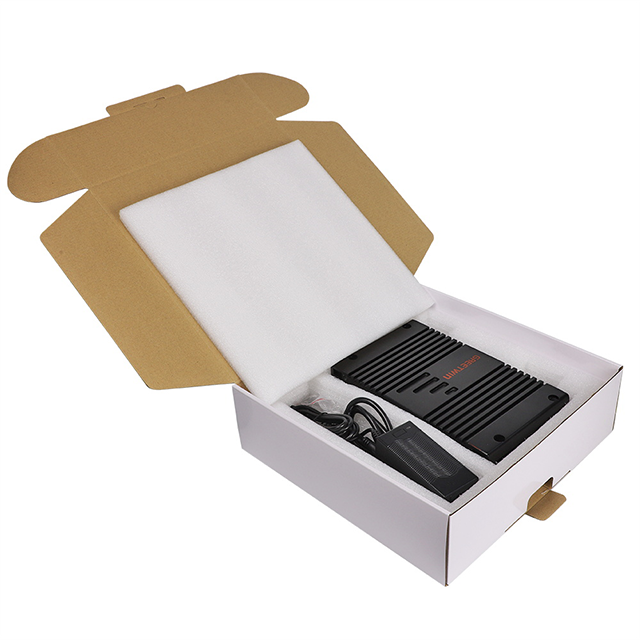

Paquete estándar
1) AC90-264V, DC 9V/5A adaptador de fuente de alimentación 1PCS
2) Cable de alimentación de CA (estándar UE/EE. UU./REINO UNIDO/SA/China, etc.) 1 Uds.
3) kit de instalación 1 Uds.
4) Manual de usuario 1 Uds.
Diagrama de aplicación

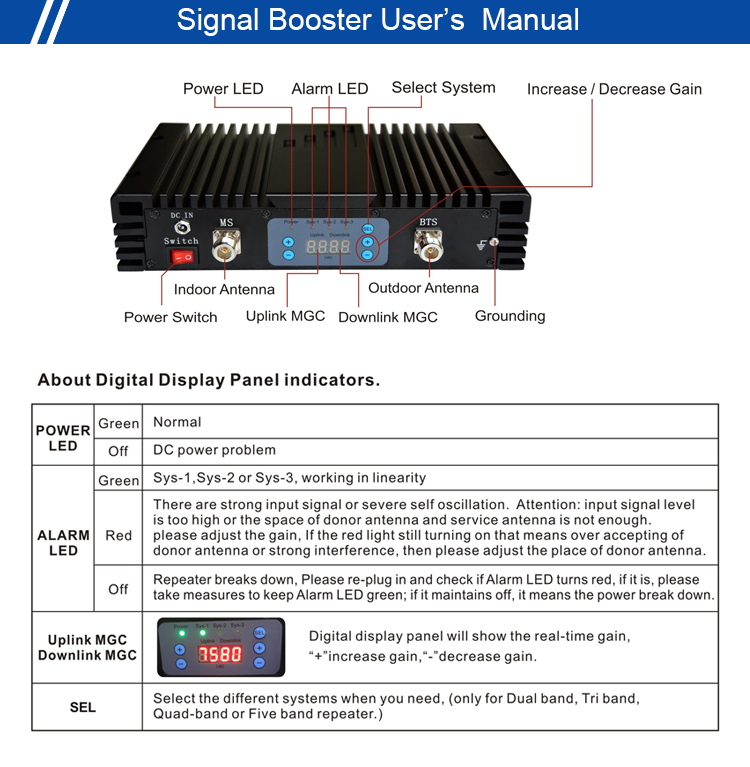

Manual de usuario
Fabricamos amplificadores de señal según sus requisitos.
Frecuencias de soporte:
Banda única, banda dual, banda triple, banda cuádruple, banda Quint para sus opciones.
banda única:
Tetra400MHz, CDMA450 MHz, LTE700MHz, LTE800MHz, iDEN800, CDMA 800/GSM850 MHz, GSM 900MHz, EGSM900, AWS1700/2100MHz, DCS1800 MHz, LTE1800 MHz, PCS1900 MHz, 3G WCDMA 2100 MHz, LTE2600MHz, etc.
Banda dual:
GSM900+1800, EGSM900+1800, GSM900+PCS1900, GSM900+ LTE2600, GSM900+3G 2100, EGSM900+WCDMA, GSM850+PCS1900, GSM850+ AWS1700, CDMA800+WCDMA, CDMA800+1800,1800+3G 2100+LTE 276 PC1900,
LTE800+EGSM900, etc.
Tribanda:
GSM900+DCS1800+3G2100, 1800+2100+LTE2600, LTE800+GSM900+1800,
GSM900+1800+LTE2600, GSM900+2100+LTE2600, EGSM900+WCDMA+LTE2600, GSM850+PCS1900+AWS1700, GSM850+PCS1900+LTE2600,
LTE700+PCS1900+AWS1700, etc
Cuatribanda:
GSM900+1800+2100+LTE2600, EGSM900+1800+2100+LTE2600,
LTE800+GSM900+1800+WCDMA, LTE800+EGSM900+1800+WCDMA, LTE800+GSM900+WCDMA+LTE2600, LTE800+EGSM900+WCDMA+LTE2600, etc.
Quinta banda:
LTE800+GSM900+1800+2100+LTE2600
LTE800+EGSM900+1800+2100+LTE2600
LTE700(12/17)+ LTE700(14)+GSM850+PCS1900+AWS1700/2100, etc.
El amplificador de señal debe ser compatible con las frecuencias utilizadas en su país.
Comuníquese con GREETWIN TECH para obtener más detalles.
